Na naftnoj platformi u Sjevernom moru, visokotlačni plinovod radi na 350 bara i 120°C. Prirubnice koje spajaju dijelove cijevi zabrtvljene su sPrstenaste spojne brtveizrađen od nehrđajućeg čelika SS316L. Ove brtve moraju izdržati ne samo ekstremni pritisak i temperaturu procesne tekućine, već i nemilosrdni napad slane vode, vlage i stalnog gibanja mora. Kvar brtve ovdje nije mala neugodnost; to je katastrofalan događaj koji može dovesti do požara, eksplozije, ekološke katastrofe i gubitka života. Izbor materijala za brtvljenje stoga je jedna od najkritičnijih odluka u offshore inženjerstvu. SS316L se pojavio kao preferirani materijal za prstenaste spojne brtve u ovim okruženjima jer nudi jedinstvenu kombinaciju otpornosti na koroziju, mehaničke čvrstoće i toplinske stabilnosti koju nijedan drugi materijal ne može usporediti po usporedivoj cijeni.
Prstenaste spojne brtve su metalne brtve koje se koriste u primjenama visokog tlaka i visoke temperature. Dizajnirane su tako da stanu u posebno strojno obrađen utor na prednjoj strani prirubnice, stvarajući brtvu metal na metal kada su prirubnice spojene vijcima. Djelovanje brtvljenja oslanja se na deformaciju materijala brtve u utor, što stvara čvrst spoj koji ne propušta. Materijal brtve određuje njegovu sposobnost da izdrži korozivna i mehanička naprezanja primjene. SS316L, inačica standardnog nehrđajućeg čelika 316 s niskim udjelom ugljika, posebno je prikladan za pomorska i offshore okruženja zbog svoje izvrsne otpornosti na kloridnu piting i koroziju u pukotinama. NaNingbo Kaxite Sealing Materials Co., Ltd., naša tvornica više od 15 godina proizvodi prstenaste spojne brtve od SS316L i drugih legura visokih performansi, a mi smo poboljšali naš odabir materijala i proizvodne procese kako bismo zadovoljili najzahtjevnije zahtjeve offshore industrije.
Morsko okruženje jedno je od najatraktivnijih prirodnih okruženja na zemlji. Morska voda sadrži približno 3,5% otopljenih soli, prvenstveno natrijevog klorida, uz manje količine soli magnezija, kalcija i kalija. Ove soli čine morsku vodu izvrsnim elektrolitom, koji ubrzava procese elektrokemijske korozije. Za metalne komponente, kombinacija kloridnih iona, otopljenog kisika i vlage stvara nemilosrdan napad koji može uzrokovati degradaciju čak i visokokvalitetnih materijala tijekom vremena. U offshore aplikacijama izazovi su još veći. Atmosfera je zasićena slanom sprejom, temperature variraju između tropske vrućine i arktičke hladnoće, a mehanička opterećenja su intenzivna. Tablica u nastavku sažima ključne izazove korozije u morskim i odobalnim okruženjima.
| Izazov korozije | Opis | Utjecaj na brtve |
| Udubljenje klorida | Lokalizirani napad kloridnih iona | Rupice i degradacija površine |
| Pukotina korozije | Napad u stajaćim područjima | Degradacija na brtvenim površinama |
| Galvanska korozija | Različiti metali u kontaktu | Ubrzana korozija manje plemenitog metala |
| Pucanje uslijed korozije naprezanja | Korozija pod vlačnim naprezanjem | Iznenadno pucanje i kvar |
| Erozija Korozija | Protok fluida velike brzine | Mehaničko uklanjanje zaštitnog oksida |
Posljedice korozije u prstenastim spojnim brtvama su teške. Korodirana brtva može izgubiti snagu brtvljenja, što dovodi do curenja. Napuknuta brtva može katastrofalno otkazati. Na naftnoj ili plinskoj platformi na moru, curenje brtve može osloboditi zapaljive ugljikovodike, stvarajući opasnost od požara ili eksplozije. U pomorskom cjevovodu curenje može uzrokovati zagađenje okoliša. U postrojenju za desalinizaciju, curenje može ugroziti kvalitetu vode. Odabir materijala otpornog na koroziju kao što je SS316L stoga nije samo preferencija kvalitete; to je sigurnosni imperativ. Naša tvornica u Kaxiteu ima veliko iskustvo u opskrbi brtvama za prstenaste spojeve za pomorsku i offshore primjenu, te razumijemo ključnu važnost odabira materijala u tim okruženjima.
Prilikom odabira materijala za prstenaste spojne brtve u morskim i offshore okruženjima, inženjeri moraju birati između niza opcija, uključujući ugljični čelik, nehrđajući čelik, dupleks nehrđajući čelik i egzotične legure kao što su Inconel i Monel. Svaki materijal ima svoju kombinaciju otpornosti na koroziju, mehaničke čvrstoće i cijene. SS316L često je preferirani izbor jer nudi najbolju ravnotežu performansi i cijene za mnoge pomorske primjene. Da biste razumjeli zašto, korisno je usporediti SS316L s drugim uobičajenim materijalima. Donja tablica daje usporedbu ključnih svojstava ovih materijala.
| Materijal | Otpornost na koroziju u morskoj vodi | Mehanička čvrstoća | trošak | Tipična primjena |
| Ugljični čelik | Loše (zahtijeva premaz) | visoko | Niska | Nekritične, suhe aplikacije |
| SS304 | Umjereno (piting u kloridima) | visoko | Niska | Opća namjena, blaga okruženja |
| SS316L | Izvrsno (otporan na piting klorida) | visoko | srednje | Pomorska, offshore, kemijska obrada |
| Duplex SS | Izvrsno | Vrlo visoko | visoko | Visoki tlak, visoka temperatura mora |
| Inconel 625 | Izvrsno | Vrlo visoko | Vrlo visoko | Ekstremna okruženja, kiseli plin |
| Monel 400 | Izvrsno | visoko | visoko | Cjevovod za morsku vodu, izmjenjivači topline |
Ključna prednost SS316L nad SS304 je njegov sadržaj molibdena. SS316L sadrži 2-3% molibdena, što značajno poboljšava njegovu otpornost na rupičastu i pukotinsku koroziju u okruženjima koja sadrže kloride. SS304, koji ne sadrži molibden, podložan je rupicama u morskoj vodi, posebno u stajaćim područjima gdje se kloridi mogu koncentrirati. Duplex nehrđajući čelik nudi još veću čvrstoću i otpornost na koroziju, ali je skuplji i teži za obradu. Inconel i Monel nude najviše razine otpornosti na koroziju, ali njihova cijena može biti previsoka za mnoge primjene. SS316L nudi najbolju kombinaciju otpornosti na koroziju, mehaničke čvrstoće i cijene za većinu primjena prstenastih spojnih brtvi u moru i na moru.
"L" u SS316L označava "low carbon". Standardni SS316 ima najveći sadržaj ugljika od 0,08%, dok SS316L ima najveći sadržaj ugljika od 0,03%. Ova se razlika može činiti malom, ali ima značajan utjecaj na performanse materijala u zavarivanju i primjenama na visokim temperaturama. Kada se austenitni nehrđajući čelici poput SS316 zagrijavaju na temperature između 425°C i 815°C, na granicama zrna stvaraju se talozi krom karbida. Ovaj proces je poznat kao senzibilizacija. Stvaranje kromovih karbida iscrpljuje okolna područja kroma, smanjujući njihovu otpornost na koroziju. U morskom okruženju, osjetljiva područja vrlo su osjetljiva na interkristalnu koroziju. Smanjenjem udjela ugljika, SS316L minimizira stvaranje kromovih karbida, čineći ga otpornim na osjetljivost i interkristalnu koroziju.
Nizak sadržaj ugljika u SS316L također poboljšava njegovu zavarljivost. Kada je SS316 zavaren, zona pod utjecajem topline može postati osjetljiva ako je sadržaj ugljika previsok. SS316L može se zavarivati bez toplinske obrade nakon zavarivanja u većini primjena, jer nizak sadržaj ugljika sprječava osjetljivost. Ovo je osobito važno za prstenaste spojne brtve, koje se mogu izraditi zavarivanjem ili strojnom obradom. Tablica u nastavku sažima ključna kemijska i mehanička svojstva SS316L.
| Vlasništvo | Specifikacija |
| Ugljik (C) max | 0,03% |
| Krom (Cr) | 16 - 18% |
| Nikal (Ni) | 10 - 14% |
| Molibden (Mo) | 2 - 3% |
| Mangan (Mn) max | 2,0% |
| Silicij (Si) max | 0,75% |
| Fosfor (P) max | 0,045% |
| Sumpor (S) max | 0,030% |
| Vlačna čvrstoća | 485 - 690 MPa |
| Granica razvlačenja (0,2% pomaka) | 170 - 310 MPa |
| Elongacija | 40% min |
| Tvrdoća (Rockwell B) | 95 maks |
U Ningbo Kaxite Sealing Materials Co., Ltd., naša tvornica koristi samo certificirani materijal SS316L od renomiranih dobavljača. Provjeravamo kemijski sastav i mehanička svojstva svake serije materijala koju primimo. Također provodimo ispitivanje interkristalne korozije na našim gotovim brtvama kako bismo osigurali da zadovoljavaju zahtjeve ASTM A262 Practice E. Ova rigorozna kontrola kvalitete osigurava da naše prstenaste brtve za spojeve pružaju pouzdanu izvedbu u najzahtjevnijim morskim i offshore okruženjima.
Učinkovitost prstenaste brtve ne ovisi samo o materijalu već i o njegovoj geometriji. Brtva je dizajnirana da stane u utor na prednjoj strani prirubnice. Kada su prirubnice pričvršćene vijcima, brtva je komprimirana, a njezin se materijal deformira kako bi ispunio utor i stvorio brtvu. Oblik brtve i utora određuje mehanizam za brtvljenje. Postoji nekoliko standardnih profila prstenastih spojeva, svaki sa svojim karakteristikama. Najčešći su tipovi R, RX i BX. Tip R je ovalni ili osmerokutni prsten koji se koristi u standardnim aplikacijama. Tip RX je modificirani ovalni prsten koji se koristi u aplikacijama s višim tlakom. Tip BX je šesterokutni prsten koji se koristi u primjenama visokog tlaka i visoke temperature. Donja tablica sažima ključne karakteristike ovih profila.
| Profil | Oblik | Nazivni tlak | Tipična primjena |
| R | Ovalni ili osmokutni | Do 10 000 psi | Opća namjena, ušća bunara |
| RX | Modificirani ovalni | Do 15 000 psi | Viši tlak, kisela usluga |

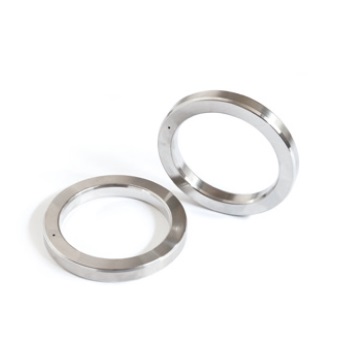

| BX | Heksagonalni | Do 20 000 psi | Visoki tlak, visoka temperatura |
Izbor profila ovisi o tlaku, temperaturi i prirodi tekućine koja se zatvara. Tip R je najčešći i prikladan je za širok raspon primjena. Tip RX koristi se u primjenama s višim tlakom i ima nešto drugačiju geometriju koja poboljšava učinkovitost brtvljenja. Tip BX koristi se u najzahtjevnijim primjenama i dizajniran je za pouzdano brtvljenje pri pritiscima do 20 000 psi. U Ningbo Kaxite Sealing Materials Co., Ltd., naša tvornica proizvodi prstenaste spojne brtve u svim tim profilima, u nizu veličina kako bi odgovarale specifikacijama standardne prirubnice.
Sljedeća tablica prikazuje ključne specifikacije performansi za naše SS316L prstenaste spojne brtve. Ove se specifikacije temelje na standardnim ispitivanjima i pružaju se kao referenca za inženjere i stručnjake za nabavu.
| Parametar | Specifikacija | Test Standard |
| Materijal | SS316L (UNS S31603) | ASTM A182, ASTM A479 |
| Tvrdoća | ≤ 160 HBW | ASTM E10 |
| Vlačna čvrstoća | ≥ 485 MPa | ASTM E8 |
| Granica tečenja | ≥ 170 MPa | ASTM E8 |
| Elongacija | ≥ 40% | ASTM E8 |
| Interkristalna korozija | Proći | ASTM A262 praksa E |
| Maksimalna radna temperatura | 800°C (kontinuirano) | — |
| Maksimalni radni tlak | 20.000 psi (ovisno o profilu) | — |
| Površinska obrada | Ra 1,6 µm max | — |
| Standardne veličine | R, RX, BX profili prema API 6A | API 6A |
U našoj tvornici proizvodimo brtve za prstenaste spojeve kako bismo zadovoljili ove specifikacije i više. Također možemo proizvesti prilagođene brtve za posebne primjene. Naš proces kontrole kvalitete uključuje inspekciju dimenzija, certifikaciju materijala i ispitivanje učinkovitosti. Uz svaku narudžbu dajemo potvrdu o sukladnosti, dokumentirajući sastav materijala, mehanička svojstva i rezultate ispitivanja. Ova razina dokumentacije neophodna je za offshore aplikacije, gdje su sljedivost i osiguranje kvalitete ključni.
Pitanje 1: Koja je razlika između prstenastih spojnih brtvi SS316 i SS316L?
Odgovor: Glavna razlika je sadržaj ugljika. SS316 ima najveći sadržaj ugljika od 0,08%, dok SS316L ima najveći sadržaj ugljika od 0,03%. Niži sadržaj ugljika u SS316L čini ga otpornim na osjetljivost i interkristalnu koroziju, što je važno u zavarenim i visokotemperaturnim primjenama. Za pomorska i offshore okruženja općenito se preferira SS316L zbog njegove vrhunske otpornosti na koroziju.
Pitanje 2: Mogu li se prstenaste brtve SS316L koristiti u servisu za kiseli plin?
Odgovor: SS316L se ne preporučuje za rad s kiselim plinom (okoline koje sadrže H2S) jer je osjetljiv na sulfidno pucanje pod pritiskom. Za primjene kiselog plina obično je potreban tvrđi materijal kao što je Inconel 625 ili duplex nehrđajući čelik. Odabir materijala za brtvu trebao bi se temeljiti na specifičnom sastavu i uvjetima procesne tekućine. Naš tehnički tim može savjetovati o najboljem materijalu za vašu primjenu.
Pitanje 3: Koja je najveća temperatura koju SS316L prstenaste brtve mogu izdržati?
Odgovor: SS316L prstenaste brtve mogu izdržati kontinuirane radne temperature do 800°C. Međutim, na temperaturama iznad 425°C, materijal može biti osjetljiv na osjetljivost ako nije pravilno stabiliziran. Za primjene na visokim temperaturama važno je provjeriti je li materijal pravilno toplinski obrađen i testiran na otpornost na interkristalnu koroziju. Naša tvornica pruža certifikaciju ispitivanja interkristalne korozije za sve visokotemperaturne brtve.
Pitanje 4: Kako mogu odabrati ispravan profil prstenaste brtve za svoju primjenu?
Odgovor: Odabir profila ovisi o tlaku, temperaturi i prirodi tekućine. Tip R prikladan je za opće namjene do 10 000 psi. Tip RX koristi se za više tlakove do 15 000 psi. Tip BX koristi se za najzahtjevnije primjene do 20.000 psi. Specifikacija prirubnice također će diktirati potreban profil. Naš tehnički tim može vam pomoći u odabiru ispravnog profila za vašu specifičnu primjenu.
Pitanje 5: Koja se dokumentacija isporučuje uz SS316L prstenaste spojne brtve?
Odgovor: Uz svaku narudžbu dajemo potvrdu o sukladnosti, dokumentirajući sastav materijala, mehanička svojstva i rezultate ispitivanja. To uključuje kemijsku analizu, rezultate ispitivanja rastezanja, rezultate ispitivanja tvrdoće i rezultate ispitivanja interkristalne korozije. Također nudimo izvješća o inspekciji dimenzija i potvrdu o sljedivosti materijala. Ova je dokumentacija ključna za osiguranje kvalitete i usklađenost s propisima u pomorskim i odobalnim aplikacijama.
SS316L prstenaste spojne brtve idealan su izbor za pomorsku i offshore primjenu jer nude jedinstvenu kombinaciju otpornosti na koroziju, mehaničke čvrstoće i toplinske stabilnosti. Sadržaj molibdena u SS316L pruža izvrsnu otpornost na kloridnu rupičastu i pukotinsku koroziju, dok nizak sadržaj ugljika sprječava osjetljivost i interkristalnu koroziju. Materijal se može strojno obrađivati u različite profile kako bi se zadovoljili zahtjevi za tlakom i temperaturom primjene. I može se certificirati da zadovoljava najstrože standarde kvalitete. U Ningbo Kaxite Sealing Materials Co., Ltd., naša tvornica ima stručnost i opremu za proizvodnju prstenastih spojnih brtvi SS316L koje ispunjavaju najzahtjevnije zahtjeve offshore industrije.
Bilo da projektirate novu offshore platformu ili održavate postojeću, pozivamo vas da kontaktirate naš tehnički tim kako biste razgovarali o vašim zahtjevima za brtvljenje. Možemo pružiti detaljne specifikacije proizvoda, certifikate materijala i podršku za aplikacije. Naša predanost kvaliteti i zadovoljstvu kupaca učinila nas je pouzdanim partnerom za rješenja za brtvljenje diljem svijeta.
Kontaktirajte Ningbo Kaxite Sealing Materials Co., Ltd. danaskako biste razgovarali o svojim zahtjevima za prstenastim spojevima i otkrili kako naše SS316L brtve mogu odgovoriti na izazove vaših pomorskih i offshore aplikacija.
