U visokotlačnom plinovodu ili rafinerijskom hidrokrekeru, prirubnički spojevi moraju sadržavati tekućine pri tlaku većem od 400 bara i temperaturama koje variraju od sobne do preko 500°C. Brtva koja obavlja ovu funkciju brtvljenja nije meka, stlačiva ploča. To je čvrsti metalni prsten—Ring Joint Gasket—koji brtvi kroz mehanizam koji se bitno razlikuje od konvencionalne brtve. Prstenasta spojna brtva ne oslanja se na elastičnost gumenog ili grafitnog materijala. Oslanja se na preciznu primjenu predopterećenja vijka kako bi se uspostavio kontakt metala s metalom između brtve i utora prirubnice. Prednaprezanje vijka je sila koja aktivira brtvljenje brtve. Bez dovoljnog predopterećenja, prstenasta spojna brtva neće brtviti. S prekomjernim prednaprezanjem, prirubnica ili brtva se mogu oštetiti. Predopterećenje vijka je kritična varijabla koja određuje uspjeh ili neuspjeh spoja.
Pitanje kako prednaprezanje vijka aktivira brtvljenje brtve prstenastog spoja pitanje je mehanike i znanosti o materijalima. Prednapregnutost vijka stvara pritisak na brtvilo, zbog čega se prilagođava utoru prirubnice. Materijal brtve mora imati odgovarajuću tvrdoću da se lagano deformira i popuni mikroskopske nepravilnosti na površini utora. Prirubnica mora biti dovoljno čvrsta da izdrži predopterećenje bez popuštanja. A vijci moraju biti zategnuti u kontroliranom uzorku kako bi se osigurala ravnomjerna raspodjela opterećenja oko prstena. Ovaj članak će ispitati mehaniku prednaprezanja vijka, dizajn brtve prstenastog spoja, ulogu tvrdoće brtve i praktična razmatranja za postizanje pouzdanog brtvljenja. Također ćemo pružiti detaljne specifikacije za našePrstenaste spojne brtveiz naše tvornice u Ningbo Kaxite Sealing Materials Co., Ltd.

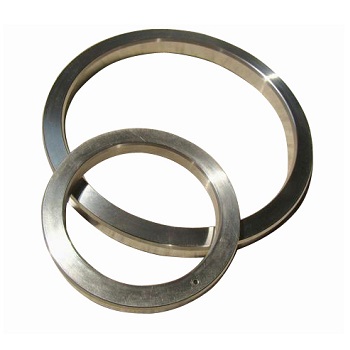

Prstenasta brtva spoja je metalni brtveni element koji se koristi u visokotlačnim i visokotemperaturnim prirubničkim spojevima. Obično je izrađen od čvrstog metalnog prstena ovalnog ili osmerokutnog presjeka. Brtva je dizajnirana da stane u precizno strojno izrađeni utor na licu prirubnice. Kada su prirubnice pričvršćene vijcima, brtva se stisne između dva utora, stvarajući brtvu metal-metal. Mehanizam brtvljenja prstenaste brtve za spojeve razlikuje se od mehanizma meke brtve. Mekana brtva brtvi prilagođavanjem površini prirubnice i ispunjavanjem mikroskopskih nepravilnosti. Prstenasta spojna brtva brtvi laganim deformiranjem metala i stvaranjem linijskog kontakta s utorom. Kontaktno naprezanje na liniji dodira je izuzetno visoko, što stvara brtvljenje čak i pri vrlo visokim pritiscima. Donja tablica sažima ključne karakteristike brtve prstenastog spoja.
| Značajka | Opis |
| Materijal | Meko željezo, ugljični čelik, nehrđajući čelik, Monel, Inconel |
| Poprečni presjek | Ovalni ili osmerokutni |
| Mehanizam za brtvljenje | Kontakt linije metal-metal |
| Nazivni tlak | Do 10.000 psi (690 bara) i više |
| Temperaturna ocjena | -200°C do +850°C (ovisno o materijalu) |
| Standardi | API 6A, ASME B16.20 |
U Kaxiteu, naša tvornica proizvodi prstenaste spojne brtve u nizu materijala i veličina kako bi zadovoljila zahtjeve najzahtjevnijih aplikacija. Koristimo preciznu strojnu obradu kako bismo osigurali da su dimenzije brtve točne i da je završna obrada ispravna. Naše brtve certificirane su prema standardima API 6A i ASME B16.20, čime se osigurava da zadovoljavaju najviše razine kvalitete i pouzdanosti.
Prednaprezanje vijka je napetost koja se stvara u vijcima kada su zategnuti. To je sila koja steže prirubnice zajedno i sabija brtvu. Bez prednaprezanja vijka, prirubnice se ne bi držale zajedno, a brtva ne bi bila stisnuta. Prednapregnutost vijka je ono što aktivira brtvljenje prstenaste spojne brtve. Kada su vijci zategnuti, sila predopterećenja prenosi se kroz prirubnice na brtvu. Brtva je stisnuta uz utor, stvarajući kontakt visokog naprezanja koji brtvi spoj. Količina prednaprezanja određuje naprezanje sjedišta na brtvi, što zauzvrat određuje kvalitetu brtve. Ako je predopterećenje prenisko, naprezanje dosjedanja neće biti dovoljno i spoj će propuštati. Ako je predopterećenje previsoko, prirubnica ili brtva mogu popustiti, što također uzrokuje curenje. Prednaprezanje vijka mora se pažljivo izračunati i kontrolirati kako bi se osiguralo pouzdano brtvljenje. Donja tablica ilustrira odnos između prednaprezanja vijka i naprezanja brtve.
| Prednaprezanje vijka (kN) | Opterećenje dosjedenja brtve (MPa) | Izvedba brtvljenja |
| 50 | 100 | Nedovoljno; vjerojatno će procuriti |
| 100 | 200 | rubni; može curiti pod pritiskom |
| 150 | 300 | Dobro; pouzdana brtva |
| 200 | 400 | Izvrsno; optimalno brtvljenje |
| 250 | 500 | Pretjerano; rizik od popuštanja prirubnice |
U našoj tvornici našim kupcima pružamo detaljne preporuke za zavrtnje za naše prstenaste brtve za spojeve. Specificiramo potrebno prednaprezanje vijaka, uzorak zatezanja i zahtjeve za podmazivanje. Naš inženjerski tim može pomoći u izračunu točnog prednaprezanja za vašu specifičnu kombinaciju prirubnice i brtve. Nudimo i tehničku podršku na licu mjesta ako je potrebna.
Tvrdoća prstenaste brtve ključan je čimbenik u njezinoj izvedbi brtvljenja. Brtva mora biti dovoljno mekana da se lagano deformira pod prednaprezanjem vijka, prilagođavajući se utoru prirubnice i stvarajući brtvu. Međutim, također mora biti dovoljno tvrd da se odupre ekstruziji i da zadrži svoj oblik pod visokim pritiskom. Tvrdoća brtve određena je materijalom od kojeg je izrađena. Meko željezo je najmekši i najčešće korišteni materijal. Pogodan je za primjene pri niskim tlakovima i niskim temperaturama. Ugljični čelik je tvrđi i koristi se za veće pritiske. Nehrđajući čelik još je tvrđi i otporan je na koroziju. Monel i Inconel koriste se za najzahtjevnije primjene, gdje se zahtijeva visoka čvrstoća i otpornost na koroziju. Donja tablica sažima tvrdoću i tipične primjene uobičajenih materijala za prstenaste spojne brtve.
| Materijal | Tvrdoća (HB) | Maks. tlak (bar) | Tipična primjena |
| Meko željezo | 90 - 120 (prikaz, stručni). | 100 | Niskotlačna voda, para |
| Ugljični čelik | 120 - 150 (prikaz, stručni). | 250 | Nafta i plin, opća industrija |
| Nehrđajući čelik 304 | 150 - 180 (prikaz, stručni). | 400 | Kemijska, petrokemijska |
| Nehrđajući čelik 316 | 150 - 180 (prikaz, stručni). | 400 | Korozivna okruženja |
| Monel | 150 - 200 (prikaz, stručni). | 500 | Morska voda, visoka temperatura |
| Inconel | 180 - 250 (prikaz, stručni). | 690 | Visoka temperatura, visoki tlak |
NaNingbo Kaxite Sealing Materials Co., Ltd., proizvodimo prstenaste spojne brtve od svih ovih materijala. Također nudimo niz razina tvrdoće unutar svakog materijala kako bi odgovarale različitim primjenama. Naš inženjerski tim može vam pomoći odabrati pravi materijal i tvrdoću za vaše specifične zahtjeve.
Žlijeb prirubnice je udubljeno područje na površini prirubnice u koje se postavlja prstenasta spojna brtva. Dimenzije i završna obrada površine utora ključni su za učinkovitost brtvljenja brtve. Žlijeb mora biti strojno obrađen prema preciznim tolerancijama kako bi se osiguralo da je brtva pravilno postavljena i da je kontaktno naprezanje jednoliko. Kut utora, dubina utora i širina utora utječu na učinak brtvljenja. Završna površina utora mora biti dovoljno glatka da omogući deformaciju brtve i popuni mikroskopske nepravilnosti, ali ne toliko glatka da brtva ne može uhvatiti površinu. Donja tablica sažima ključne parametre utora za standardne prstenaste spojne brtve.
| Parametar | Specifikacija | Važnost |
| Kut utora | 23° ± 1° (ovalno); 23° ± 1° (osmerokutno) | Osigurava ispravno sjedenje i kontakt |
| Dubina utora | Prema API 6A / ASME B16.20 | Osigurava da je brtva potpuno zahvaćena |
| Širina utora | Prema API 6A / ASME B16.20 | Osigurava prianjanje brtve bez pretjeranog zazora |
| Površinska obrada (Ra) | 1,6 - 3,2 µm | Omogućuje prianjanje i brtvljenje brtve |
| Ravnost | 0,05 mm na 100 mm | Osigurava ravnomjerno kontaktno naprezanje |
U našoj tvornici možemo pružiti tehničku podršku za dizajn utora prirubnice i strojnu obradu. Također nudimo uslugu pregleda utora kako bismo potvrdili da utor zadovoljava zahtjeve primjenjivog standarda. Ovo je važno jer istrošeni ili oštećeni žlijeb može spriječiti da čak i nova brtva pravilno brtvi.
Izračun prednaprezanja vijka kritičan je korak u projektiranju i sastavljanju spoja prstenaste brtve. Prednaprezanje mora biti dovoljno za stvaranje potrebnog naprezanja na brtvu, ali ne tako visoko da popušta prirubnicu ili vijke. Izračun uzima u obzir naprezanje naleganja brtve, dimenzije prirubnice, veličinu i materijal vijka te radni tlak i temperaturu. Predopterećenje se obično izračunava pomoću ASME koda za kotlove i tlačne posude ili ekvivalentnog standarda. Nakon što se izračuna prednaprezanje, mora se kontrolirano primijeniti na vijke. To se obično radi pomoću moment ključa ili hidrauličkog zatezača. Mora se slijediti obrazac zatezanja kako bi se osigurala ravnomjerna raspodjela opterećenja. Donja tablica sažima ključne korake u primjeni prednaprezanja vijka.
| Korak | Akcijski | Svrha |
| 1 | Očistite i pregledajte prirubnicu i utor | Pazite da nema krhotina ili oštećenja |
| 2 | Podmažite vijke i površine matica | Smanjite trenje i osigurajte dosljedno predopterećenje |
| 3 | Zategnite vijke u obliku zvijezde na 30% ciljnog momenta | Postavite brtvu i poravnajte prirubnice |
| 4 | Zategnite vijke u obliku zvijezde na 60% ciljnog momenta | Postupno stisnite brtvu |
| 5 | Zategnite vijke u obliku zvijezde na 100% ciljnog momenta | Ostvarite konačno predopterećenje |
| 6 | Provjerite zakretni moment nakon 24 sata | Kompenzirajte puzanje i opuštanje |
U Ningbo Kaxite Sealing Materials Co., Ltd., našim kupcima pružamo detaljne postupke spajanja za naše prstenaste spojne brtve. Također nudimo obuku i podršku na licu mjesta kako bismo osigurali ispravnu primjenu predopterećenja. Naš cilj je pomoći našim klijentima da svaki put postignu pouzdano brtvljenje.
Ključne specifikacije za brtvu prstenastog spoja uključuju veličinu brtve, klasu tlaka, materijal, vrstu poprečnog presjeka i tvrdoću. Donja tablica daje sažetak tipičnih specifikacija za naše prstenaste spojne brtve.
| Specifikacija | Raspon | Bilješke |
| Veličina | 1/2" do 36" | Prema API 6A / ASME B16.20 |
| Klasa tlaka | Od klase 150 do klase 2500 | Također API 6A pritisci |
| Materijal | Meko željezo, ugljični čelik, SS304, SS316, monel, inconel | Odabrano na temelju primjene |
| Vrsta presjeka | Ovalni (R), osmerokutni (RX), visokih performansi (BX) | Odabrano na temelju pritiska i utora |
| Tvrdoća | Po standardu materijala | Odabrano na temelju materijala prirubnice |
| Površinska obrada | Ra 1,6 - 3,2 µm | Osigurava pravilno sjedenje |
| Standardi | API 6A, ASME B16.20, DIN 2693 | Sukladnost s međunarodnim standardima |
U našoj tvornici proizvodimo brtve za prstenaste spojeve kako bismo zadovoljili ove specifikacije i više. Možemo prilagoditi brtvu kako bi odgovarala specifičnim zahtjevima projekta, uključujući posebne materijale, posebne veličine i posebne presjeke. Naš inženjerski tim može pomoći u procesu odabira i pružiti detaljne tehničke podatke za vaš projekt.
Pitanje 1: Koje je preporučeno prednaprezanje vijka za brtvu prstenastog spoja?
Odgovor: Preporučeno prednaprezanje vijka ovisi o veličini brtve, klasi tlaka, materijalu brtve i materijalu prirubnice. Obično se izračunava pomoću ASME koda za kotlove i tlačne posude ili ekvivalentnog standarda. Predopterećenje mora biti dovoljno za stvaranje potrebnog naprezanja na brtvi bez popuštanja prirubnice ili vijaka. U Ningbo Kaxite Sealing Materials Co., Ltd., pružamo detaljne preporuke za zavrtnje za svaku od naših prstenastih spojnih brtvi.
Pitanje 2: Može li se prstenasta spojna brtva ponovno upotrijebiti?
Odgovor: Općenito, prstenasta spojna brtva ne bi se trebala ponovno koristiti. Kada se brtva stisne, plastično se deformira kako bi se prilagodila utoru. Ova deformacija je trajna i brtva se neće vratiti u svoj prvobitni oblik. Ponovna uporaba brtve prstenastog spoja može dovesti do curenja jer brtva drugi put neće pravilno brtviti. Industrijski standard je zamjena brtve svaki put kada se spoj otvori. Naša tvornica preporučuje korištenje nove brtve za svaki sklop.
Pitanje 3: Koja je razlika između ovalne i osmerokutne prstenaste spojne brtve?
Odgovor: Ovalna brtva (tip R) ima zaobljeni presjek i koristi se u standardnim primjenama. Osmerokutna brtva (tip RX) ima poprečni presjek s ravnim stranicama koji osigurava učinkovitije brtvljenje pri višim pritiscima. Osmerokutna brtva zahtijeva drugačiji dizajn utora od ovalne brtve. Izbor između ova dva ovisi o klasi tlaka i utoru prirubnice. Naš inženjerski tim može vam pomoći odabrati pravi tip za vašu primjenu.
Pitanje 4: Kako mogu znati curi li moja prstenasta brtva?
Odgovor: Znakovi curenja prstenaste brtve spoja uključuju vidljivo curenje tekućine ili plina iz spoja, pad tlaka u sustavu i prisutnost šištavog zvuka. Ako sumnjate na curenje, spoj treba odmah smanjiti i pregledati. Brtvu treba zamijeniti, a žlijeb prirubnice treba pregledati zbog oštećenja. Propuštanja mogu biti opasna, osobito u radu s visokim tlakom ili toksičnim tvarima, stoga ih nikada ne treba zanemariti.
Pitanje 5: Koji je ispravan uzorak zatezanja za prirubnicu brtve prstenastog spoja?
Odgovor: Ispravan uzorak zatezanja je zvjezdasti uzorak, gdje se vijci zatežu križanjem. Vijci se trebaju zatezati u više faza, obično 30%, 60% i 100% ciljnog momenta. Ovo osigurava da je brtva ravnomjerno stisnuta i da prirubnice ostanu paralelne. Nakon početnog zatezanja, zakretni moment treba provjeriti nakon 24 sata kako bi se kompenziralo puzanje i opuštanje. U Ningbo Kaxite Sealing Materials Co., Ltd. pružamo detaljne postupke zatezanja za naše prstenaste spojne brtve.
Prednapregnutost vijka je sila koja aktivira brtvljenje prstenaste spojne brtve. Bez dovoljnog predopterećenja, brtva se ne može deformirati i stvoriti kontakt visokog naprezanja koji je neophodan za brtvljenje spojeva pod visokim pritiskom i visokom temperaturom. Prednaprezanje vijka mora se pažljivo izračunati, primijeniti i kontrolirati kako bi se osiguralo pouzdano brtvljenje. Materijal brtve, utor prirubnice i postupak pričvršćivanja vijcima igraju ulogu u izvedbi brtvljenja. U Ningbo Kaxite Sealing Materials Co., Ltd., naša tvornica ima stručnost i iskustvo u proizvodnji prstenastih spojnih brtvi koje ispunjavaju najzahtjevnije zahtjeve. Koristimo visokokvalitetne materijale, preciznu strojnu obradu i rigorozna testiranja kako bismo osigurali da svaka brtva koju proizvedemo pruža pouzdanu izvedbu. Također pružamo sveobuhvatnu tehničku podršku kako bismo pomogli našim klijentima u postizanju uspješnog pečata.
Bilo da projektirate novi visokotlačni sustav ili održavate postojeći, pozivamo vas da kontaktirate naš tehnički tim kako bismo razgovarali o vašim zahtjevima. Možemo pružiti specifikacije proizvoda, preporuke za zavrtnje i podršku na licu mjesta. Naša predanost kvaliteti i zadovoljstvu kupaca učinila nas je pouzdanim partnerom za brtvljenje širom svijeta.
Kontaktirajte Ningbo Kaxite Sealing Materials Co., Ltd. danaskako bismo razgovarali o vašim zahtjevima za brtvljenje prstenastog spoja i otkrili kako naši proizvodi mogu osigurati pouzdano brtvljenje u vašim najzahtjevnijim primjenama.
