Kako prstenasta spojna brtva smanjuje neplanirano održavanje i gubitke u proizvodnji?

U petrokemijskoj industriji jedno curenje prirubnice na visokotlačnoj hidrokrekeri može izazvati hitno gašenje koje košta više od 500.000 dolara po danu zbog gubitka proizvodnje. In a power plant, a steam leak at a turbine inlet flange can force a forced outage that lasts for days. These are not rare events. One su izravna posljedica kvarova brtvljenja i predstavljaju jedan od najznačajnijih izvora neplaniranog održavanja i gubitka proizvodnje u teškoj industriji. The component at the center of this challenge is the gasket. And among gaskets, one design has proven itself to be exceptionally effective at preventing these costly failures: the Ring Joint Gasket.

The Ring Joint Gasket is a metallic sealing element that is used in high-pressure, high-temperature applications where reliability is non-negotiable. Unlike soft gaskets, which rely on compressibility to create a seal, the Ring Joint Gasket creates a seal through a precise metal-to-metal contact between the gasket and the groove in the flange faces. This design provides a seal that is resistant to blowout, highly resilient to thermal cycling, and capable of withstanding pressures that would destroy other types of gaskets. Rezultat je dramatično smanjenje neplaniranog održavanja i gubitka proizvodnje. This article will explain how the Ring Joint Gasket achieves this, examining its design, materials, installation, and performance in the most demanding industrial environments. U Ningbo Kaxite Sealing Materials Co., Ltd., naša tvornica je proizvodilaPrstenaste spojne brtveviše od dva desetljeća i iz prve smo ruke vidjeli kako prava brtva može promijeniti pouzdanost postrojenja.

Sadržaj

• 1. Što je prstenasta brtva spoja i zašto je drugačija?
• 2. Kako brtva metal-metal sprječava ispuhivanje i curenje?
• 3. Kakvu ulogu igraju materijali u smanjenju održavanja?
• 4. Kako pravilna instalacija osigurava dugoročnu pouzdanost?
• 5. Koliki je ukupni trošak vlasništva brtve prstenastog spoja?
• 6. Često postavljana pitanja (FAQ)
• 7. Zaključak

1. Što je prstenasta brtva spoja i zašto je drugačija?

A Ring Joint Gasket is a solid metal sealing ring that is machined to precise dimensions and designed to fit into a corresponding groove machined into the flange faces. Brtva je obično ovalnog ili osmerokutnog presjeka i dostupna je u nizu standardnih veličina definiranih prema API 6A i ASME B16.20. Kada su vijci prirubnice zategnuti, brtva je stisnuta između dva lica utora. Metal se lagano deformira, stvarajući tijesno, linijski kontaktno brtvljenje. This is fundamentally different from a soft gasket, which relies on the compressibility of the material to fill the imperfections in the flange surface. Brtva prstenastog spoja oslanja se na preciznu geometriju utora i brtve kako bi stvorila brtvu koja je i robusna i pouzdana.

Ključna prednost brtve prstenastog spoja je njegova otpornost na ispuhivanje. Kod meke brtve brtveni element je ograničen između površina prirubnice, ali nije mehanički zaključan na mjestu. Ako unutarnji tlak premašuje silu pritiska vijaka, brtva se može izgurati iz spoja—pojava poznata kao ispuhivanje. Ovo je katastrofalan kvar koji oslobađa procesnu tekućinu i može uzrokovati ozljede ili smrt. Prstenasta spojna brtva ne može ispuhati jer je mehanički zarobljena u utoru. Utor djeluje kao spremnik, a brtva je sabijena unutar njega. Čak i ako se izgubi opterećenje vijka, brtva ostaje na mjestu, održavajući nepropusnost. Ovo je ključna sigurnosna značajka u visokotlačnim aplikacijama.

Donja tablica uspoređuje značajke dizajna i performanse prstenastih spojnih brtvi i mekih brtvi.

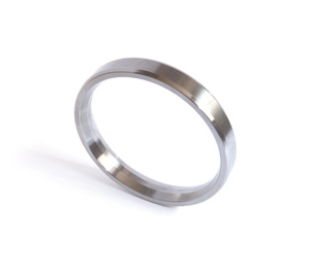

Dizajn brtve prstenastog spoja je standardiziran kako bi se osigurala zamjenjivost. Najčešći stilovi su tip R (ovalni ili osmerokutni), tip RX (za više tlakove) i tip BX (za ekstremno visoke tlakove). Svaki stil ima specifičnu geometriju utora i stupanj pritiska. NaNingbo Kaxite Sealing Materials Co., Ltd., proizvodimo sva tri stila u nizu materijala kako bismo zadovoljili zahtjeve različitih primjena.

2. Kako brtva metal-metal sprječava ispuhivanje i curenje?

Brtva metala na metal prstenaste spojne brtve ključ je njene sposobnosti da spriječi ispuhivanje i curenje. Kada su vijci prirubnice zategnuti, brtva se stisne uz lica utora. Početni kontakt je linijski kontakt—zakrivljena površina brtve dodiruje ravnu površinu utora. Kako se opterećenje vijka povećava, metal na kontaktnoj liniji se plastično deformira, stvarajući šire kontaktno područje. Ta je deformacija ograničena na vrlo malu regiju i stvara brtvu koja je čvrsta i elastična. Brtva je čvrsta jer kontakt metala s metalom eliminira mikroskopske praznine koje bi omogućile izlazak tekućine. It is resilient because the elastic deformation of the gasket and the flange allows the joint to accommodate small movements without losing contact.

Geometrija utora ključna je za učinkovitost brtve. Utor je strojno obrađen do preciznog kuta (obično 23° za brtve tipa R) i dubine. Kada je brtva komprimirana, djelovanje klina utora tjera materijal brtve u tijesan kontakt s stranama utora. To stvara brtvu koja postaje čvršća kako se tlak povećava. Ovo je poznato kao brtva pod pritiskom. Što je viši unutarnji tlak, to je brtva više pritisnuta na lica utora i brtva postaje čvršća. Ovo je suprotno od meke brtve, koja se može istisnuti iz spoja visokim pritiskom. Donja tablica prikazuje odnos između unutarnjeg tlaka i sile brtvljenja za prstenastu spojnu brtvu.

Brtva pod pritiskom je ono što čini prstenastu spojnu brtvu tako učinkovitom u sprječavanju ispuhivanja. Čak i ako se opterećenje vijka smanji zbog toplinskog širenja ili opuštanja, unutarnji tlak nastavlja pokretati brtvu. Ovo je ključna sigurnosna značajka u visokotlačnim aplikacijama. U našoj tvornici testiramo svaku seriju prstenastih spojnih brtvi kako bismo provjerili njihovu učinkovitost brtvljenja pod pritiskom. Koristimo hidrauličku ispitnu opremu koja primjenjuje unutarnji tlak na ispitnu prirubnicu i mjeri stopu curenja. Naše brtve dosljedno postižu stope curenja koje su znatno ispod dopuštenih granica API 6A i ASME B16.20.

3. Kakvu ulogu igraju materijali u smanjenju održavanja?

The material from which a Ring Joint Gasket is made determines its ability to withstand the corrosive and thermal conditions of the application. A gasket made from the wrong material will fail prematurely, leading to unplanned maintenance and production loss. Najčešći materijali za prstenaste spojne brtve su meko željezo, niskougljični čelik, nehrđajući čelik (304, 316, 321) i egzotične legure kao što su Inconel, Monel i Hastelloy. Svaki materijal ima određeni raspon temperature i otpornosti na koroziju. Odabir materijala mora se temeljiti na procesnoj tekućini, radnoj temperaturi i potrebnom vijeku trajanja.

Meko željezo je najekonomičniji materijal i pogodan je za niske temperature, nekorozivne primjene. Niskougljični čelik koristi se za nešto zahtjevnije primjene. Nehrđajući čelik 304 i 316 su radni konji u industriji, nudeći dobru otpornost na koroziju i otpornost na visoke temperature. Nehrđajući čelik 321 stabiliziran je titanom kako bi se spriječila interkristalna korozija na visokim temperaturama. Inconel i Monel koriste se u najagresivnijim okruženjima, poput onih koja sadrže kloride ili paru visoke temperature. Tablica u nastavku daje smjernice za granice temperature i korozije uobičajenih materijala za prstenaste spojne brtve.

Odabir ispravnog materijala ključna je inženjerska odluka. Brtva koja nije otporna na procesnu tekućinu će korodirati, izgubiti sposobnost brtvljenja i potencijalno kontaminirati proces. Brtva koja nije ocijenjena za radnu temperaturu će omekšati ili puzati, izgubiti svoje predopterećenje i omogućiti curenje. U Kaxiteu blisko surađujemo s našim klijentima kako bismo odabrali optimalan materijal za svaku primjenu. Održavamo sveobuhvatnu bazu podataka o kompatibilnosti materijala i možemo dati posebne preporuke na temelju uvjeta procesa. Ova je usluga jedan od načina na koji pomažemo našim klijentima smanjiti neplanirano održavanje i gubitak proizvodnje.

4. Kako pravilna instalacija osigurava dugoročnu pouzdanost?

Najizdržljivija prstenasta brtva spoja na svijetu neće uspjeti ako nije ispravno postavljena. Instalacija je kritičan faktor u pouzdanosti brtve. Najčešće pogreške pri ugradnji su: ponovno korištenje brtve koja je već bila stisnuta, oštećenje brtve tijekom rukovanja, neočišćenje utora i primjena neravnomjernog momenta zavrtnja. Svaka od ovih grešaka može dovesti do preranog kvara. Ispravna instalacija je sustavan proces koji se mora pažljivo pratiti.

Prvi korak je pregledati brtvu i utor. Brtva mora biti bez nedostataka kao što su ogrebotine, udubljenja ili korozija. Žlijeb mora biti čist, suh i bez ikakvih ostataka ili starog brtvenog materijala. Svako oštećenje utora prenijet će se na brtvu, sprječavajući pravilno brtvljenje. Drugi korak je ugradnja brtve u utor. Brtvom treba pažljivo rukovati kako biste izbjegli oštećenje. Treba ga staviti u utor i provjeriti je li ispravno namješten. Treći korak je poravnavanje prirubnica. Prirubnice moraju biti paralelne i poravnate unutar navedenih tolerancija. Neusklađenost će uzrokovati neravnomjerno opterećenje brtve i može dovesti do curenja.

Četvrti korak je zatezanje vijaka. To se mora učiniti u obliku zvijezde ili križa, u više prolaza, kako bi se osiguralo ravnomjerno opterećenje. Konačni zakretni moment vijka treba biti u skladu sa specifikacijama proizvođača prirubnice. Upotreba kalibriranog moment ključa je neophodna. U tablici u nastavku nalazi se sažetak koraka instalacije i ključnih točaka koje treba provjeriti.

U našoj tvornici pružamo detaljne upute za ugradnju uz svaku brtvu prstenastog spoja koju isporučimo. Također nudimo obuku za instalaciju na licu mjesta za naše kupce. Naš tehnički tim dostupan je za pomoć u vezi s bilo kakvim pitanjima vezanim uz instalaciju. Slijedeći ove postupke, naši kupci mogu osigurati da njihove prstenaste brtve za spojeve isporučuju dugoročnu pouzdanost koja je ključna za smanjenje neplaniranog održavanja i gubitaka u proizvodnji.

5. Koliki je ukupni trošak vlasništva brtve prstenastog spoja?

Ukupni trošak vlasništva (TCO) brtve prstenastog spoja uključuje početnu nabavnu cijenu, trošak ugradnje, trošak održavanja i trošak kvara. Dok je početna nabavna cijena prstenaste brtve spoja viša od cijene meke brtve, TCO je često niži jer brtva prstenastog spoja traje dulje i rjeđe kvari. Jedan kvar meke brtve može stajati stotine tisuća dolara u izgubljenoj proizvodnji, dok prstenasta brtva može spriječiti taj kvar. Donja tablica daje usporedbu TCO brtve prstenastog spoja i meke brtve u razdoblju od 10 godina.

Tablica pokazuje da je TCO prstenaste brtve značajno niži od one meke brtve, unatoč višoj početnoj nabavnoj cijeni. The savings come from the reduced number of replacements, the lower installation labor, and the elimination of failure costs. This is the economic argument for using Ring Joint Gaskets in high-pressure, high-temperature applications. The cost of a single failure far outweighs the cost of the gasket itself. At Ningbo Kaxite Sealing Materials Co., Ltd., we help our customers calculate the TCO of their sealing solutions. We believe that the Ring Joint Gasket is the most cost-effective solution for demanding applications.

6. Često postavljana pitanja (FAQ)

Pitanje 1: Može li se prstenasta spojna brtva ponovno upotrijebiti nakon što se stisne?

Answer: No, a Ring Joint Gasket should not be reused. Once the gasket has been compressed, it has undergone plastic deformation and has work-hardened. Ponovna uporaba neće osigurati pouzdano brtvljenje. The gasket should be replaced every time the flange is opened. Ovo je kritična sigurnosna praksa. U Ningbo Kaxite Sealing Materials Co., Ltd., preporučamo našim kupcima da imaju odgovarajući inventar rezervnih brtvi kako ne bi došli u iskušenje da ponovno koriste brtvu u hitnim slučajevima.

Pitanje 2: Kako mogu odabrati ispravan materijal za prstenastu brtvu spoja?

Odgovor: Izbor materijala ovisi o procesnoj tekućini, radnoj temperaturi i potrebnoj otpornosti na koroziju. Za niskotemperaturne, nekorozivne primjene dovoljno je meko željezo ili niskougljični čelik. For most refinery and petrochemical applications, stainless steel 304 or 316 is recommended. Za visokotemperaturne ili visoko korozivne primjene mogu biti potrebne egzotične legure kao što su Inconel ili Monel. Naš tehnički tim može dati specifične preporuke na temelju vaših uvjeta procesa.

Pitanje 3: Koja je razlika između brtve prstenastog spoja tipa R, tipa RX i tipa BX?

Odgovor: R tip je standardna ovalna ili osmerokutna brtva koja se koristi u većini aplikacija. Tip RX ima modificiranu geometriju koja osigurava učinkovitije brtvljenje pri višim pritiscima. Tip BX dizajniran je za ekstremno visoke tlakove i ima dizajn pod pritiskom. Svaki tip ima specifičnu geometriju utora i stupanj pritiska. Naša tvornica proizvodi sva tri tipa, a mi vam možemo pomoći odabrati onaj pravi za vašu primjenu.

Pitanje 4: Kako mogu znati je li prstenasta brtva zgloba oštećena?

Odgovor: Oštećena brtva prstenastog spoja može imati vidljive ogrebotine, udubljenja ili koroziju. Također može biti deformiran izvan okruglog oblika ili imati spljošten presjek. Ako je prisutan bilo koji od ovih znakova, brtva se ne smije koristiti. Čak i mali kvar može spriječiti brtvu u pravilnom brtvljenju. Prije postavljanja uvijek pažljivo pregledajte brtvu.

Pitanje 5: Koji je maksimalni nazivni tlak prstenaste spojne brtve?

Odgovor: Maksimalni nazivni tlak prstenaste brtve ovisi o vrsti i materijalu. Brtve tipa R obično su ocijenjene na 5000 psi (345 bara). Brtve tipa RX imaju nazivni tlak od 10 000 psi (690 bara). Brtve tipa BX ocijenjene su na 15.000 psi (1.034 bara) ili više. Stvarni nazivni tlak također ovisi o nazivnom prirubnici i opterećenju vijka. Naša tvornica može osigurati specifične vrijednosti tlaka za svaku vrstu brtve i materijal.

7. Zaključak

Prstenasta spojna brtva kritična je komponenta u nastojanju da se smanje neplanirano održavanje i gubitak proizvodnje u visokotlačnim industrijskim sustavima. Njegovo brtvljenje metal na metal, dizajn pod pritiskom i otpornost na ispuhivanje čine ga najpouzdanijim rješenjem za brtvljenje za zahtjevne primjene. Odabirom ispravnog materijala, pravilnom ugradnjom brtve i praćenjem programa preventivnog održavanja, operateri postrojenja mogu gotovo eliminirati kvarove povezane s brtvom. Rezultat je dulje vrijeme rada, niži troškovi održavanja i sigurnije radno okruženje.

U Ningbo Kaxite Sealing Materials Co., Ltd., naša tvornica proizvodi prstenaste spojne brtve više od dva desetljeća. Nudimo kompletan asortiman standardnih i prilagođenih brtvi od raznih materijala. Naš tehnički tim dostupan je za pomoć pri odabiru materijala, obuci za instalaciju i analizi kvarova. Predani smo pomaganju našim klijentima da postignu najvišu razinu pouzdanosti i sigurnosti u svojim operacijama.

Kontaktirajte Ningbo Kaxite Sealing Materials Co., Ltd. danaskako biste saznali više o našim prstenastim brtvama za spojeve i kako one mogu smanjiti vaše neplanirano održavanje i gubitak proizvodnje.
