U industrijskim primjenama pri visokim temperaturama—kao što su petrokemijske rafinerije, postrojenja za proizvodnju električne energije i izmjenjivači topline—standardne brtve često otkazuju zbog toplinske degradacije, opuštanja puzanja ili gubitka elastičnosti. Metalne nazubljene brtve, međutim, posebno su projektirane kako bi bile izvrsne u ovim zahtjevnim okruženjima. Ali što ih čini tako prikladnima za visoke temperature? Odgovor leži u njihovom jedinstvenom dizajnu i odabiru materijala. Metalna nazubljena brtva sastoji se od metalne jezgre (obično od nehrđajućeg čelika ili legure s visokim udjelom nikla) s koncentričnim nazubljenjima (žljebovima) na obje strane i često mekanog materijala za oblaganje kao što je grafit ili PTFE koji se nanosi preko nazubljenja. Metalna jezgra osigurava mehaničku čvrstoću i toplinsku stabilnost, dok nazubljeni dijelovi koncentriraju silu brtvljenja u uski pojas, stvarajući velika jedinična opterećenja koja se prilagođavaju pomicanju prirubnice i toplinskom ciklusu. U Ningbo Kaxite Sealing Materials Co., Ltd., naša tvornica proizvodi nazubljene brtve više od 20 godina i potvrdili smo njihovu izvedbu na temperaturama u rasponu od -200°C do 850°C, ovisno o korištenim materijalima.
Prikladnost metalnih nazubljenih brtvi za visoke temperature uvjetovana je četirima ključnim čimbenicima: upotrebom metalnih legura otpornih na visoke temperature (kao što je nehrđajući čelik 316L, Inconel 625 ili Hastelloy C276), primjenom toplinski stabilnog materijala za oblaganje (ekspandirani grafit ili tinjac), kontroliranom kompresijom i oporavkom nazubljenog dizajna i minimalnim toplinskim širenjem neusklađenost između materijala brtve i prirubnice. Za razliku od mekih brtvi (npr. gume ili PTFE) koje omekšavaju, puze ili oksidiraju na povišenim temperaturama, metalna jezgra nazubljene brtve zadržava svoj oblik i snagu brtvljenja. Nazubljenja, kada su stisnuta, tvore niz čvrstih linija za brtvljenje koje učinkovito blokiraju putove curenja, čak i pod jakim toplinskim ciklusima. U ovom opsežnom članku ćemo secirati znanost o materijalima, geometriju dizajna i izvedbene karakteristike koje čine metalnazubljene brtvepreferirani izbor za visokotemperaturno brtvljenje. Također ćemo pružiti detaljne tehničke specifikacije, smjernice za primjenu i stvarne podatke o izvedbi iz opsežnog iskustva naše tvornice.
Temelj svake visokotemperaturne nazubljene brtve je njegova metalna jezgra. Za razliku od organskih ili elastomernih materijala, koji se razgrađuju ili oksidiraju na relativno niskim temperaturama (obično ispod 200-250°C), visokoučinkovite metalne legure zadržavaju svoja mehanička svojstva i otpornost na koroziju na temperaturama do 850°C ili čak i višim. NaNingbo Kaxite Sealing Materials Co., Ltd., nudimo niz materijala za metalnu jezgru, od kojih je svaki odabran prema specifičnim karakteristikama otpornosti na temperaturu i koroziju. Za većinu visokotemperaturnih primjena preporučujemo austenitne nehrđajuće čelike (npr. 304, 316L) za temperature do 600°C i legure na bazi nikla (Inconel 625, Incoloy 825) za temperature do 850°C ili u visoko korozivnim okruženjima. Metalna jezgra osigurava strukturni integritet potreban za održavanje naprezanja brtve pod opterećenjem vijka prirubnice, čak i kada prirubnica i brtva prolaze kroz toplinsko širenje.
Ključna svojstva materijala metalne jezgre koji se koriste u našim nazubljenim brtvama:
Odabir materijala metalne jezgre ključan je za postizanje željenog vijeka trajanja. Na primjer, u primjeni u rafineriji s radnom temperaturom od 500°C i korozivnim procesnim medijem koji sadrži spojeve sumpora, naveli bismo Inconel 625 jezgru, koja nudi izuzetnu otpornost i na oksidaciju i na sulfidaciju. U parovodu elektrane koji radi na 540°C često je dovoljna jezgra od nehrđajućeg čelika 316L s grafitnom oblogom. Naša tvornica provodi rigoroznu analizu materijala za svaku primjenu, uzimajući u obzir radnu temperaturu, tlak i srednju korozivnost, kako bi preporučila optimalnu metalnu jezgru. Također provodimo metalurška ispitivanja, uključujući analizu tvrdoće, rastezanja i veličine zrna, na svakoj seriji materijala metalne jezgre kako bismo osigurali usklađenost sa specifikacijama ASTM.
Za ilustraciju praktične razlike, razmotrite studiju slučaja iz petrokemijske tvornice koja je koristila brtvu jezgre od ugljičnog čelika u radu na 550°C. Brtva je otkazala nakon 6 mjeseci zbog oksidacije i gubitka debljine. Nakon prelaska na našu nazubljenu brtvu od nehrđajućeg čelika 316L s grafitnom oblogom, radni vijek brtve produžio se na više od 4 godine, bez mjerljivog gubitka sposobnosti brtvljenja. Ova trajnost izravno se pretvara u smanjena obustave rada radi održavanja, poboljšanu sigurnost postrojenja i niže ukupne operativne troškove. Naša tvornica u Kaxitu održava sveobuhvatnu bazu podataka o učinku materijala, što nam omogućuje odabir optimalne metalne jezgre za svaku primjenu pri visokim temperaturama.

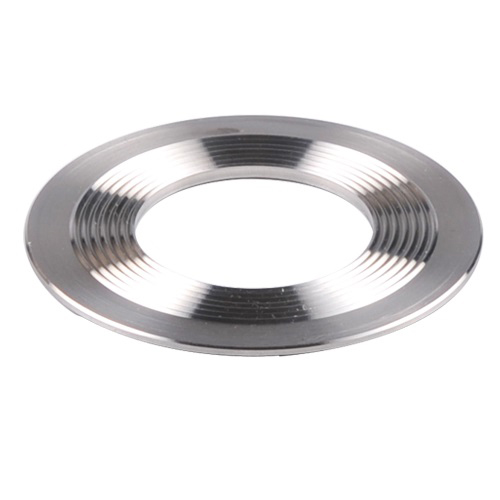

Nazubljeni (ili užlijebljeni) dizajn metalnih nazubljenih brtvi nije samo strukturna značajka - to je ključni čimbenik izvedbe brtvljenja pri visokim temperaturama. Koncentrični nazubljeni dijelovi na stranama brtvi imaju više funkcija: oni koncentriraju opterećenje vijka u uske obodne trake, stvarajući visoka jedinična naprezanja brtvljenja (do 500-700 MPa) koja se ugrađuju u površinu prirubnice i osiguravaju učinkovito brtvljenje. Oni također dopuštaju radijalno širenje i skupljanje brtve tijekom toplinskog ciklusa bez izazivanja pretjeranog popuštanja naprezanja. Nadalje, nazubljenja djeluju kao višestruke neovisne barijere za brtvljenje, tako da ako je jedno nazubljenje ugroženo, susjedna nazubljenja i dalje održavaju nepropusnost. Ova redundancija je osobito vrijedna u primjenama s visokim temperaturama gdje toplinski ciklusi mogu uzrokovati pomicanje prirubnice i pomicanje brtve.
Ključne značajke nazubljenog dizajna za poboljšanje performansi u našim nazubljenim brtvama:
Naša tvornica provodi opsežna ispitivanja kako bi optimizirala geometriju nazubljenosti za različite primjene. Ispitali smo dubine nazubljenja od 0,15 mm do 0,3 mm i korake (udaljenost između nazubljenja) od 1,0 mm do 2,0 mm, kako bismo odredili optimalnu kombinaciju za određene raspone temperature i tlaka. Naša standardna nazubljena brtva ima dubinu nazubljenja od 0,25 mm i korak od 1,5 mm, za koje smo utvrdili da nude najbolju ravnotežu između performansi brtvljenja i otpornosti na oštećenja od zgnječenja. Nudimo i opciju "finog nazubljenja" s korakom od 1,0 mm za primjene koje zahtijevaju iznimno niske stope curenja, kao što je vakuumski servis ili rukovanje otrovnim plinovima.
Primjer iz stvarnog svijeta iz rafinerijskog grijača sirove jedinice, koji radi na 480°C i s dnevnim toplinskim ciklusima, pokazuje vrijednost nazubljenog dizajna. Originalne ravne grafitne brtve otkazale su u roku od 3 mjeseca, zbog ozbiljnog opuštanja i ispuhivanja. Nakon ugradnje naših nazubljenih brtvi s jezgrom od 316L i grafitnom oblogom, životni vijek produljen je na 3 godine. Inženjer pogona primijetio je da su nazubljene brtve zadržale svoju nepropusnost čak i nakon što su prirubnice mijenjane od temperature okoline do 480°C više od 100 puta, potvrđujući sposobnost dizajna da se prilagodi toplinskom pomicanju. U Ningbo Kaxite Sealing Materials Co., Ltd., nastavljamo usavršavati našu geometriju nazubljenosti i materijale za oblaganje kako bismo zadovoljili rastuće zahtjeve aplikacija za brtvljenje na visokim temperaturama.
Ningbo Kaxite Sealing Materials Co., Ltd. proizvodi sveobuhvatan asortiman nazubljenih brtvila za primjenu pri visokim temperaturama, visokim tlakovima i korozivnim primjenama. Naša linija proizvoda uključuje standardne i prilagođene veličine, s različitim materijalima metalne jezgre i materijalima za oblaganje. Tablica u nastavku sažima ključne tehničke specifikacije za naše najpopularnije modele nazubljenih brtvi, koji se intenzivno koriste u petrokemijskoj, energetskoj i rafinerijskoj industriji diljem svijeta. Naša tvornica može proizvesti brtve promjera od 10 mm do 5000 mm i debljine od 2 mm do 6 mm, kako bi zadovoljili specifične zahtjeve projekta.
| Model | Materijal jezgre | Materijal za oblaganje | Raspon temperature (°C) | Maks. tlak (bar) | Dubina nazubljenja (mm) | Debljina (mm) | Brzina curenja (ml/min) |
| KS-304-G | Nehrđajući čelik 304 | Ekspandirani grafit | -200 do 550 | 350 | 0.25 | 2.0, 3.0 | < 0,05 |
| KS-316L-G | Nehrđajući čelik 316L | Ekspandirani grafit | -200 do 600 | 400 | 0.25 | 2.0, 3.0 | < 0,03 |
| KS-316L-PTFE | Nehrđajući čelik 316L | PTFE (za korozivne medije) | -200 do 260 | 300 | 0.20 | 2.0, 3.0 | < 0,02 |
| KS-IN625-G | Inconel 625 | Ekspandirani grafit | -200 do 850 | 500 | 0.25 | 2.5, 3.5 | < 0,02 |
| KS-HC276-G | Hastelloy C276 | Ekspandirani grafit | -200 do 850 | 500 | 0.25 | 2.5, 3.5 | < 0,02 |
| KS-316L-M | Nehrđajući čelik 316L | Liskun (izolacija za visoke temperature) | -200 do 650 | 400 | 0.20 | 2.5, 3.5 | < 0,04 |
Uz standardnu ponudu, naša tvornica nudi niz prilagođenih opcija za rješavanje specifičnih izazova visokih temperatura. Nudimo nazubljene brtve s "fleksibilnom" jezgrom (npr. valovita metalna jezgra) za primjene koje zahtijevaju veću kompresivnost ili s nazubljenim "profilom brega" za neravne površine prirubnice. Također možemo nanijeti premaz protiv prianjanja (kao što je PTFE ili nikal) na oblogu kako bismo spriječili prianjanje brtve na prirubnice, što je posebno vrijedno za vijčane spojeve koje treba povremeno rastavljati.
Kontrola kvalitete najvažnija je u našem proizvodnom procesu. Svaka nazubljena brtva se pregledava na konzistentnost dubine nazubljenosti pomoću optičkog mjerenja, na ravnost pomoću granitne površinske ploče i na vizualne nedostatke pod svjetlom visokog intenziteta. Također provodimo ispitivanje curenja helija na nasumičnim uzorcima iz svake serije, postižući stope curenja ispod 10^-6 mbar·l/s za kritične primjene. Naša tvornica u Ningbo Kaxite Sealing Materials Co., Ltd. pruža opsežno izvješće o ispitivanju uz svaku narudžbu, uključujući certifikate materijala, rezultate inspekcije dimenzija i podatke o stopi curenja. Ova transparentnost i predanost kvaliteti osiguravaju da naše nazubljene brtve isporučuju performanse i pouzdanost potrebne u okruženjima s visokim temperaturama.
Čak i najbolje dizajnirana nazubljena brtva može prerano pokvariti ako se ne instalira i ne održava ispravno. Primjene na visokim temperaturama postavljaju jedinstvene izazove pri ugradnji brtve: mora se uzeti u obzir toplinska ekspanzija, zakretni moment vijaka mora se precizno kontrolirati kako bi se izbjegla prekomjerna ili premala kompresija, a brtva i prirubnice moraju biti bez kontaminanata koji bi mogli uzrokovati oksidaciju ili kemijski napad na povišenim temperaturama. U Ningbo Kaxite Sealing Materials Co., Ltd. razvili smo sveobuhvatan vodič za instalaciju i održavanje temeljen na desetljećima iskustva na terenu. Pridržavanje ovih smjernica može produžiti životni vijek nazubljenih brtvila za 50-100 posto, značajno smanjujući troškove održavanja postrojenja i neplanirana gašenja.
Ključne prakse ugradnje i održavanja za nazubljene brtve u uslugama na visokim temperaturama:
Studija slučaja iz elektrane u Europi ilustrira učinak pravilne instalacije. Postrojenje je iskusilo česte kvarove nazubljenih brtvi na pregrijanoj parnoj liniji (550°C, 120 bara). Analiza je pokazala da su kvarovi nastali zbog nejednolikog zakretnog momenta vijaka i nepravilne pripreme površine prirubnice. Nakon primjene naših smjernica za ugradnju—uključujući površinsko čišćenje, kalibrirane alate za zakretni moment i postupak ponovnog zakretnog momenta nakon zagrijavanja—životni vijek brtve povećao se s prosječnih 8 mjeseci na više od 4 godine. Upravitelj tvornice izvijestio je da je trošak instalacijskog programa bio manji od troška jednog neplaniranog gašenja, ističući povrat ulaganja u pravilnu praksu instalacije.
Naša tvornica nudi obuku na licu mjesta i nadzor instalacije za kritične projekte. Također nudimo kalkulator ponovnog zakretnog momenta koji uzima u obzir specifične koeficijente toplinske ekspanzije materijala prirubnice i brtve, kako bi se odredio optimalni interval ponovnog zakretnog momenta. Dodatno, preporučamo da nazubljene brtve skladištite u čistom, suhom okruženju, daleko od korozivnih atmosfera, i da ih koristite unutar njihovog roka trajanja (obično 2 godine za brtve obložene grafitom). Slijedeći ove najbolje prakse, operateri postrojenja mogu maksimizirati izvedbu i životni vijek svojih nazubljenih brtvila u uvjetima visokih temperatura.
Pitanje 1: Mogu li se metalne nazubljene brtve ponovno upotrijebiti nakon što su bile izložene visokim temperaturama?
Odgovor: Općenito, ne preporučamo ponovnu upotrebu nazubljenih brtvi nakon što su bile u upotrebi, osobito na visokim temperaturama. Materijal za oblaganje (grafit ili tinjac) podvrgava se plastičnoj deformaciji tijekom početne kompresije, koja se ne može u potpunosti oporaviti. Ponovna uporaba brtve može dovesti do nedovoljnog naprezanja brtvljenja i povećanog rizika od curenja. Međutim, u nekim primjenama s niskim tlakom i niskom temperaturom, vizualni pregled može dopustiti ponovnu uporabu ako materijal za oblaganje ne pokazuje oštećenja. Za usluge na visokim temperaturama, uvijek preporučujemo korištenje nove nazubljene brtve kako bi se osiguralo pouzdano brtvljenje. Naša tvornica pruža usluge popravljanja brtvi metalnih jezgri gdje se materijal za oblaganje može zamijeniti, ali se jezgra mora pregledati na krivotvorenje ili koroziju.
Pitanje 2: Koja je maksimalna radna temperatura za metalnu nazubljenu brtvu s grafitnom oblogom?
Odgovor: Maksimalna stalna radna temperatura za nazubljenu brtvu s ekspandiranom grafitnom oblogom ovisi o okolini. U oksidirajućoj atmosferi (zrak), maksimalna temperatura je obično 550°C, jer će grafit početi oksidirati na višim temperaturama. U inertnoj ili redukcijskoj atmosferi grafit se može koristiti do 850°C. Za temperature iznad 550°C u uvjetima oksidacije, preporučujemo korištenje obloge od tinjca ili brtve metal-metal (bez obloge) za naše nazubljene brtve. Naša tvornica nudi detaljne grafikone temperature za svaki materijal za oblaganje kako bi vam pomogla da odaberete odgovarajuću opciju za vaše specifično okruženje.
Pitanje 3: Kakve su metalne nazubljene brtve u usporedbi sa spiralno namotanim brtvama za primjenu na visokim temperaturama?
Odgovor: I nazubljene brtve i spiralne brtve izvrsne su za primjenu pri visokim temperaturama, ali imaju različite karakteristike. Nazubljene brtve nude čvršće brtvljenje na višim temperaturama i manje su sklone popuštanju namota pod toplinskim ciklusima. Također imaju veću otpornost na ispuhivanje i lakše se postavljaju na neravne prirubnice. Spiralno namotane brtve su, s druge strane, fleksibilnije i mogu se prilagoditi većem neusklađenju prirubnice. Naša tvornica u Ningbo Kaxite Sealing Materials Co., Ltd. preporučuje nazubljene brtve za kritične, visokotemperaturne i visokotlačne usluge gdje je pouzdanost najvažnija, te spiralne brtve za manje zahtjevne primjene gdje je oštećenje prirubnice problem.
Pitanje 4: Mogu li se metalne nazubljene brtve koristiti u vakuumskim servisima na visokim temperaturama?
Odgovor: Da, nazubljene brtve prikladne su za vakuumske usluge na visokim temperaturama, pod uvjetom da je materijal za oblaganje stabilan u uvjetima vakuuma (npr. grafit ili tinjac). Metalna jezgra osigurava potrebnu strukturnu cjelovitost za izdržavanje vanjskog atmosferskog tlaka, dok nazubljeni dijelovi osiguravaju nepropusno brtvljenje čak i pri niskim unutarnjim tlakovima. Za vakuumske primjene preporučujemo fini korak nazubljenja (1,0 mm) i visokokvalitetnu grafitnu površinu s niskim karakteristikama ispuštanja plinova. Naša tvornica je isporučila nazubljene brtve za visokotemperaturne vakuumske peći koje rade na 800°C i 10^-5 mbara, s izvrsnim rezultatima.
Pitanje 5: Koje certifikate ima Ningbo Kaxite Sealing Materials Co., Ltd. za svoje metalne nazubljene brtve?
Odgovor: Naše nazubljene brtve proizvedene su prema ISO 9001:2015 (Upravljanje kvalitetom) i ISO 14001:2015 (Upravljanje okolišem). Također posjedujemo TA-Luft (VDI 2440) certifikat za brtve s niskom emisijom i u skladu smo sa zahtjevima ASME B16.20 i API 607 za sigurnost od požara. Naše brtve testiraju neovisni laboratoriji trećih strana za usklađenost sa standardima ASTM, uključujući ASTM F112 za propuštanje i ASTM F36 za kompresibilnost. Pružamo kompletan set potvrda o ispitivanju i sljedivost materijala uz svaku pošiljku, osiguravajući potpunu usklađenost s najstrožim međunarodnim standardima.
Prikladnost metalnih nazubljenih brtvila za okruženja s visokim temperaturama potkrijepljena je njihovim robusnim izborom materijala, domišljatom nazubljenom geometrijom i dokazanim performansama pod toplinskim ciklusima. Metalna jezgra osigurava potrebnu čvrstoću i toplinsku stabilnost, materijali za oblaganje (grafit ili tinjac) osiguravaju usklađenost i kemijsku otpornost, a nazubljeni dijelovi stvaraju višestruke brtvene linije pod visokim naprezanjem koje održavaju cjelovitost unatoč pomicanju prirubnice i opuštanju vijaka. U Ningbo Kaxite Sealing Materials Co., Ltd., naša tvornica je poboljšala proizvodnju nazubljenih brtvila tijekom dva desetljeća, nudeći širok raspon materijala i konfiguracija za ispunjavanje zahtjeva najtežih primjena pri visokim temperaturama. Naša predanost kvaliteti, inovacijama i korisničkoj podršci osigurava da naše brtve pružaju pouzdano, dugotrajno brtvljenje u rafinerijama, elektranama i postrojenjima za kemijsku obradu diljem svijeta.
