Prođite kroz bilo koje postrojenje za kemijsku obradu i pronaći ćete složenu mrežu cijevi, posuda i izmjenjivača topline, koji su svi spojeni prirubničkim spojevima. Ovi spojevi potencijalno su slabe točke i oslanjaju se na skromnu, ali kritičnu komponentu: brtvu. Desetljećima su zadana industrija često bile spiralno namotane brtve ili čak jednostavni materijali bez azbesta. Međutim, temeljna promjena je u tijeku.Valovite metalne brtve(CMG) brzo postaju standard za kritične primjene brtvljenja, i to s dobrim razlogom. Oni nude jedinstvenu kombinaciju otpornosti, temperaturne otpornosti i pouzdanosti brtvljenja koja je neusporediva s mnogim tradicionalnim alternativama. U Ningbo Kaxite Sealing Materials Co., Ltd., naša tvornica je bila na čelu ove revolucije, proizvodeći valovita metalna brtvila visokih performansi koja rješavaju najzahtjevnije probleme brtvljenja u kemijskim postrojenjima, rafinerijama i petrokemijskim postrojenjima širom svijeta.
Sve veća sklonost valovitim metalnim brtvama nije samo trend; to je logičan odgovor na sve veće zahtjeve moderne kemijske obrade. Postrojenja rade na višim pritiscima i temperaturama kako bi poboljšala učinkovitost. Oni barataju agresivnijim i otrovnijim medijima, gdje curenje nije samo skupo, već je i potencijalno katastrofalno. Ekološki i sigurnosni propisi se pooštravaju, zahtijevajući emisije koje su praktički ravne nuli. U ovom izazovnom krajoliku, valovita metalna brtva ističe se. Njegov jedinstveni valoviti profil pruža iznimnu oprugu i elastičnost, kompenzirajući neizbježne toplinske i tlačne fluktuacije procesa. Ova otpornost osigurava čvrsto brtvljenje na dugi rok, smanjujući nekontrolirane emisije i eliminirajući potrebu za stalnim ponovnim zatezanjem. U ovom ćemo članku istražiti inženjerske principe, znanost o materijalima i praktične primjene koje valovite metalne brtve čine preferiranim izborom za kemijsku industriju, a pružit ćemo i detaljan, tehnički pogled na specifikacije i najbolje prakse za njihovu upotrebu.
U svijetu kemijske obrade "stacionarno stanje" je mit. Radnje u stvarnom svijetu karakteriziraju toplinsko širenje i skupljanje, skokovi tlaka i vibracije. Ova ciklička naprezanja glavni su neprijatelj pouzdane brtve prirubnice. Tradicionalne plosnate brtve, kao što su neazbestne ploče, mogu podnijeti trajno "postavljanje" pod početnim opterećenjem vijaka. To znači da s vremenom gube otpornost i elastičnost. Kada prirubnica doživi toplinski ciklus, ekspanzija može dodatno stisnuti brtvu, a kada se ohladi, brtva se ne može vratiti kako bi održala odgovarajući pritisak brtvljenja. Ovaj gubitak opterećenja vijka dovodi do curenja. Valovita metalna brtva je bitno drugačija. Njegova jezgra je tanki, valoviti metalni profil koji djeluje kao niz opruga. Kad se stisne, ne propada plastično na isti način; zadržava značajnu elastičnu energiju.

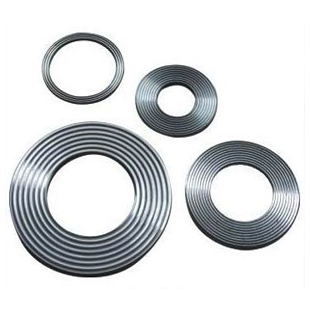

Da biste to vizualizirali, zamislite razliku između ravnog lista kartona i kutije od valovitog kartona. Ravni lim se lako savija i gužva, gubeći svoju snagu. Međutim, valovita kutija je kruta i može se vratiti natrag. Isti princip vrijedi i za brtve. Valoviti profil u našim valovitim metalnim brtvama pruža visok stupanj fleksibilnosti i oporavka. Nedavna studija vodećeg europskog instituta za brtvljenje mjerila je "opuštanje puzanja" različitih vrsta brtvila. Popuštanje puzanja je gubitak naprezanja na vijku tijekom vremena. Nakon 1000 sati na 300°C, standardna brtva od komprimiranih vlakana izgubila je više od 60% svog početnog naprezanja. Fleksibilna grafitna brtva izgubila je oko 35%. S druge strane, naše valovite metalne brtve izgubile su manje od 15% svog početnog naprezanja. Ovo izuzetno zadržavanje opterećenja vijka znači da prirubnica ostaje zabrtvljena dulje, čak i kada je sustav podvrgnut teškim toplinskim i tlačnim ciklusima.
Ova se otpornost ne odnosi samo na brtvljenje; također se radi o sigurnosti i cijeni. U mnogim procesima otkrivanje malog curenja može biti teško, zahtijevajući skupu opremu za detekciju plina. Kada se otkrije curenje, postrojenje se često mora zatvoriti kako bi se ponovno zategnula ili zamijenila brtva. Za kemijsku tvornicu, zatvaranje može stajati desetke tisuća dolara po satu u izgubljenoj proizvodnji. Dugoročno održavajući nepropusnost, valovite metalne brtve smanjuju učestalost ovih skupih i ometajućih intervencija. Karakteristika "povratne opruge" valovite jezgre osigurava da se brtva može prilagoditi diferencijalnom kretanju između prirubnica, štiteći brtvu i sprječavajući fugitivne emisije. Ta je pouzdanost glavni razlog zašto upravitelji održavanja sve više specificiraju valovite metalne brtve za svoje najkritičnije i najzahtjevnije primjene.
Jedan od najizazovnijih scenarija brtvljenja u kemijskoj obradi je prirubnica velikog promjera s niskim tlakom. Razmislite o prolazu spremnika za skladištenje, kanalu velikog promjera ili poklopcu izmjenjivača topline. Ove je prirubnice često teško zabrtviti jer imaju vrlo veliku površinu, ali se može primijeniti samo ograničena količina sile vijka bez iskrivljenja same prirubnice. Osim toga, površine prirubnica u ovim primjenama često su oštećene, izdubljene ili neusklađene zbog prethodnih promjena brtve ili jednostavno zbog veličine strukture. Tradicionalna ravna brtva zahtijeva vrlo visok površinski pritisak da bi se stvorila brtva, ali na velikoj prirubnici postizanje ovog ravnomjernog pritiska gotovo je nemoguće.
Ovdje blista genijalnost dizajna valovitih metalnih brtvila. Njegov valoviti uzorak stvara niz visoko koncentriranih brtvenih linija. Umjesto da zahtijeva visoki prosječni pritisak na cijeloj površini brtve, on fokusira dostupno opterećenje vijka na ove uske kontaktne zone. To znači da valovita metalna brtva može postići nepropusno brtvljenje čak i s relativno malim opterećenjem vijaka. Sposobnost prilagođavanja površinskim nepravilnostima još je jedna ključna prednost. Valovita jezgra djeluje kao fleksibilna dijafragma koja se može komprimirati i prilagoditi površinskim nesavršenostima, što je bitno kod brtvljenja velikih, ponekad iskrivljenih, prirubnica. Standardne ravne brtve jednostavno ne mogu premostiti ove praznine i nesavršenosti bez opsežnog popravka površine prirubnice, što je skup i dugotrajan proces.
Ova prednost izvedbe izravno se pretvara u uštedu troškova u stvarnom svijetu. U prošlosti, ako je spremnik velikog promjera curio, rješenje je često bilo izolirati spremnik, isprazniti ga i dati zavarivaču da popravi površinu prirubnice ili koristiti prilagođeni proces strojne obrade. To je često zahtijevalo tjedne priprema i značajne troškove. S valovitim metalnim brtvama mnogi od ovih problema rješavaju se na razini brtve. Naša tvornica,Ningbo Kaxite Sealing Materials Co., Ltd., proizvodi valovite metalne brtve u veličinama do nekoliko metara u promjeru, za tlakove od samo nekoliko milibara i za vakuumske uvjete. Sposobnost brtve da osigura pouzdano brtvljenje pod tako niskim opterećenjem vijaka, u kombinaciji s njenom tolerancijom na površinske nesavršenosti, čini je pravim rješenjem za ove problematične primjene velikih razmjera. Ova mogućnost omogućuje pogonima da izbjegnu skupe zastoje i popravke prirubnica, održavajući rad i smanjujući proračune za održavanje.
Odabir ispravne valovite metalne brtve za određenu primjenu kemijske obrade zahtijeva jasno razumijevanje radnih uvjeta i tehničkih specifikacija brtve. Neusklađenost može dovesti do preranog kvara, curenja i potencijalnih opasnosti. Tablica u nastavku pruža detaljan vodič za specifikacije za naš standardni asortiman valovitih metalnih brtvi, ističući inženjersko obrazloženje iza svakog parametra. Međutim, za složene primjene, pružamo potpunu prilagođenu inženjersku uslugu za dizajn brtve koja savršeno odgovara vašoj prirubnici.
| Parametar | Standardna specifikacija | Inženjersko obrazloženje i utjecaj primjene |
| Materijal jezgre | SS304, SS316, SS316L, titan | Određuje otpornost na koroziju i temperaturnu sposobnost. SS316L je uobičajen za većinu kemijskih usluga. Titan za jaku otpornost na koroziju i visoke temperature. |
| Debljina jezgre (mm) | 0,20 - 0,40 | Deblje jezgre (0,30-0,40 mm) daju veću otpornost i preferiraju se za niskotlačne prirubnice velikog promjera. Tanje jezgre (0,20 mm) su za visokotlačne sustave koji zahtijevaju minimalno opuštanje. |
| Korak nabora (mm) | 2,5 - 4,0 | Korak je udaljenost između vrhova valovitosti. Manji razmak (2,5 mm) stvara više brtvenih linija, bolje za primjene s malim opterećenjem vijaka. Širi korak (4,0 mm) je za primjene pod visokim pritiskom. |
| Visina nabora (mm) | 0,8 - 1,5 | Određuje kompresibilnost i povratnu oprugu. Veće visine omogućuju veće pomicanje prirubnice i bolju usklađenost površine. |
| Materijal brtvenog elementa | Fleksibilni grafit, PTFE, liskun | Fleksibilni grafit je najčešći, pruža izvrsnu temperaturnu i kemijsku otpornost. PTFE je za agresivne kemikalije na nižim temperaturama. Liskun je za ultra visoke temperature. |
| Gustoća brtvenog elementa (g/cm³) | 1,0 - 1,2 (grafit) | Veća gustoća smanjuje poroznost i puzanje, ali može biti teže komprimirati. Standardna gustoća je dobra ravnoteža. |
| Maksimalna projektirana temperatura (°C) | Do 650°C (sa tinjcem) | Ovo je kritična granica. Prekoračenje može uzrokovati degradaciju jezgre ili brtvenog elementa, što dovodi do kvara brtve. |
| Maksimalni projektirani tlak (bar) | Do 250 bara | Određuje minimalno opterećenje vijka i potrebnu čvrstoću brtve. Veći pritisci zahtijevaju deblju ili jaču jezgru. |
| Preporučeno naprezanje brtve (N/mm²) | 50 - 150 (prikaz, stručni). | Ovo je tlačno naprezanje potrebno za postizanje brtvljenja. Prenisko, i prirubnica će curiti; previsoka i može oštetiti brtvu ili prirubnicu. |
| Stopa curenja (ASTM F37) | < 0,001 ml/min | Ovo je metrika učinkovitosti brtvljenja, koja pokazuje sposobnost brtve da spriječi fugitivne emisije. |
Pri odabiru valovitog metalnog brtvila ne radi se samo o pojedinačnim specifikacijama materijala; radi se o razumijevanju interakcije između brtve i prirubnice. Opterećenje vijka mora biti dovoljno za komprimiranje brtve i stvaranje potrebnog naprezanja brtvljenja, ali ne toliko veliko da zgnječi jezgru. Završna obrada površine prirubnice i paralelnost također igraju ključnu ulogu. Preporučamo završnu obradu površine prirubnice od Ra 3,2 do 6,3 µm za optimalno brtvljenje. U Kaxitu, naš tehnički tim koristi naprednu analizu konačnih elemenata (FEA) za simulaciju ponašanja brtve pod određenim opterećenjima i pritiscima vijaka. To nam omogućuje da preporučimo optimalan dizajn brtve i postupak kontroliranog zakretnog momenta, osiguravajući pouzdanu vezu bez curenja koja zadovoljava najstrože standarde emisije.
Kemijska industrija je nevjerojatno raznolika, radi sa svime, od benignih ugljikovodika do agresivnih kiselina, kaustika i otapala. Ne postoji jedinstvena "univerzalna" brtva koja može izdržati sva kemijska okruženja. Prava snaga valovitog metalnog brtvila leži u njegovoj prilagodljivosti. Pažljivim odabirom metalne jezgre i materijala za oblaganje (ili brtvenog elementa), brtva se može precizno konstruirati za specifične medije i radne uvjete. Ova fleksibilnost je razlog zašto se sve više specificiraju u odnosu na standardne spiralno namotane brtve, koje imaju ograničeniji raspon konstrukcijskih opcija. U Ningbo Kaxite Sealing Materials Co., Ltd., proizvodimo valovite metalne brtve sa širokim rasponom kombinacija materijala kako bismo zadovoljili visoke zahtjeve kemijske, petrokemijske i farmaceutske industrije.
Metalna jezgra osigurava strukturnu čvrstoću i otpornost. Za opće kemijske usluge, SS316L je svestran izbor, nudi dobru otpornost na širok raspon medija i radnih temperatura. Za više korozivna okruženja, poput onih koja uključuju kloride ili kiseline, preporučuju se više legure poput Hastelloy C276 ili Inconel 625. Za primjene na ekstremno visokim temperaturama, poput onih u rafinerijskim pećima, koriste se legure na bazi titana ili nikla. Naša tvornica održava sveobuhvatan popis ovih specijalnih metala, što omogućuje brzu proizvodnju. Izbor brtvenog elementa je jednako kritičan. Najčešći izbor je fleksibilni grafit, koji nudi izvrsnu otpornost na toplinu (do 650°C) i kemijsku kompatibilnost s većinom ugljikovodika i pare. Međutim, grafit nije prikladan za jako oksidirajuće kiseline, jer može oksidirati i izgubiti svojstva brtvljenja. U tim slučajevima koristimo obložni materijal od PTFE-a ili njegovih modificiranih oblika koji su kemijski inertni.
Nudimo i inovativne dizajne, kao što je konstrukcija "Dual Sealing Layer". To uključuje korištenje dva različita brtvena elementa—na primjer, grafitni unutarnji sloj za primarno brtvljenje i PTFE vanjski prsten za zaštitu od medija koji napadaju grafit. Drugi napredni dizajn je uključivanje unutarnjeg i vanjskog potpornog prstena. Unutarnji prsten sprječava urušavanje brtve prema unutra pod pritiskom (osobito važno za visoke tlakove), dok vanjski prsten pruža zaštitu od korozije i pomaže kod centriranja. Ova razina prilagodbe razlog je zašto valovite metalne brtve postaju standard za sigurnosne i visokovrijedne primjene. Primjer: veliki farmaceutski proizvođač borio se s problemima kontaminacije u vodenoj petlji visoke čistoće zbog materijala koji se mogu izdvojiti iz standardnih brtvila. Naša je tvornica dizajnirala valovitu metalnu brtvu s čvrstom PTFE oblogom i jezgrom SS316L koja je eliminirala sve elemente koji se mogu izvući, pružajući čisto, čisto brtvljenje. Ova vrsta rješenja po mjeri moguća je samo uz fleksibilnu platformu dizajna valovitog metalnog brtvila.
Pitanje 1: Kako se valovita metalna brtva razlikuje od spiralno namotane brtve u pogledu performansi?
Odgovor: Glavna razlika leži u dizajnu jezgre. Spiralno namotana brtva koristi spiralno namotanu metalnu traku u obliku slova V s punilom. Izvrsni su za mnoge primjene, ali mogu biti skloni "ispuhivanju" ako je punilo oštećeno. Valovita metalna brtva koristi čvrstu, kontinuiranu valovitu metalnu jezgru, koja daje robusniju, kruću strukturu. Ovaj dizajn nudi vrhunsku otpornost na ispuhivanje i otporniji je na ozbiljne toplinske cikluse. Dok su spiralno namotane brtve dobar izbor za opću namjenu, valovite metalne brtve obično se preferiraju za niskotlačne prirubnice velikog promjera i za primjene gdje je oštećenje površine prirubnice ili neusklađenost problem.
Pitanje 2: Može li se valovita metalna brtva koristiti na prirubnici s vrlo grubom završnom obradom?
Odgovor: Da, to je jedna od njihovih primarnih prednosti. Valoviti profil djeluje kao niz fleksibilnih opruga koje se mogu sabiti i prilagoditi površinskim nepravilnostima. Mekani brtveni element (grafit ili PTFE) ispunjava mikroskopske praznine, stvarajući brtvu. To ih čini idealnima za popravak starih, korodiranih prirubnica bez troškova obnavljanja površine. Međutim, uvijek preporučujemo razumno glatku i ravnu površinu prirubnice kako bi se postiglo optimalno brtvljenje. Za izuzetno grube prirubnice može biti potreban deblji brtveni element ili obloga veće gustoće. Naš tehnički tim može savjetovati najbolje rješenje za vaše specifično stanje.
Pitanje 3: Koji zakretni moment trebam upotrijebiti kada pričvršćujem valovitu metalnu brtvu?
Odgovor: Ne postoji jedinstvena vrijednost momenta. Ovisi o veličini brtve, veličini vijka, ocjeni prirubnice i materijalu brtve. Cilj je postići preporučeno opterećenje brtve (obično 50-150 N/mm² za valovite metalne brtve) bez drobljenja jezgre. Sa svakom brtvom koju isporučujemo pružamo detaljnu proceduru zakretnog momenta, koja se izračunava na temelju vašeg specifičnog dizajna prirubnice. Ovaj postupak odredit će zakretni moment u ft-lbs ili Nm, redoslijed zatezanja i broj prolaza. Neophodno je slijediti ovaj postupak kako bi se postiglo brtvljenje bez curenja i spriječilo oštećenje. Nikada nemojte prekoračiti preporučeni zakretni moment.
Pitanje 4: Jesu li valovite metalne brtve prikladne za vakuumske usluge?
Odgovor: Da, apsolutno. Valovite metalne brtve izvrsne su za primjenu u vakuumu, uključujući visoki vakuum. Njihova kruta jezgra sprječava njihovo uvlačenje u otvor prirubnice, za razliku od nekih mekših limenih brtvila. Valoviti dizajn također osigurava pozitivno brtvljenje čak i pod negativnim tlakom. Preporučujemo dizajn s unutarnjim potpornim prstenom kako bi se spriječilo urušavanje prema unutra i brtvenim elementom visoke gustoće kako bi se smanjilo ispuštanje plinova. Naša tvornica u Ningbo Kaxite Sealing Materials Co., Ltd. isporučila je valovite metalne brtve za brojne primjene vakuuma, uključujući farmaceutsku industriju i industriju poluvodiča.
Pitanje 5: Kako mogu pohraniti valovite metalne brtve da osiguram njihovu cjelovitost prije ugradnje?
Odgovor: Valovite metalne brtve treba skladištiti u čistom, suhom i hladnom okruženju. Moraju biti zaštićeni od vlage, prljavštine i ekstremnih temperatura. Originalno pakiranje (često zapečaćena plastična vrećica s odvlaživačem) treba ostati netaknuto do ugradnje kako bi se spriječilo hrđanje ili onečišćenje. Treba ih skladištiti ravno kako bi se spriječilo izobličenje i ne bi ih smjeli slagati s drugim teškim predmetima na njih. Naša tvornica daje detaljne upute o skladištenju sa svakom pošiljkom kako bi se osiguralo da brtve stignu na mjesto u savršenom stanju.
Od podnošenja najbrutalnijih toplinskih i tlačnih ciklusa do brtvljenja problematičnih prirubnica velikog promjera i ponude neusporedive fleksibilnosti materijala, valovita metalna brtva pokazala se kao vrhunsko rješenje za brtvljenje za modernu kemijsku prerađivačku industriju. Njegov jedinstveni inženjering pruža razinu pouzdanosti, sigurnosti i isplativosti s kojom se tradicionalne alternative brtvi jednostavno ne mogu mjeriti. Za inženjere održavanja i upravitelje postrojenja predstavlja proaktivno ulaganje u dugoročne operacije bez curenja.
Jeste li spremni poboljšati performanse brtvljenja vašeg postrojenja?Kontaktirajte Ningbo Kaxite Sealing Materials Co., Ltd. danaskako bismo razgovarali o vašoj specifičnoj primjeni. Naš tim iskusnih inženjera radit će s vama na odabiru optimalne kombinacije dizajna i materijala za vaše najkritičnije prirubničke spojeve. Nudimo besplatne tehničke konzultacije, preporuke za dizajn brtve i obuku na licu mjesta za vaše osoblje za održavanje.Zatražite besplatno tehničko savjetovanje sada od Ningbo Kaxite Sealing Materials Co., Ltd. i osigurajte integritet svoje tvornice pouzdanim brtvljenjem valovitih metalnih brtvi.
