U preciznim strojevima, gdje se tolerancije mjere u mikronima, a radni uvjeti često uključuju visoke tlakove, ekstremne temperature i agresivne medije, skromna brtva igra ključnu ulogu u osiguravanju pouzdanosti i sigurnosti. Žarene bakrene brtve ističu se među rješenjima za brtvljenje jer nude jedinstvenu kombinaciju savitljivosti, toplinske vodljivosti i otpornosti na koroziju koja je neusporediva s alternativama od gume, vlakana ili čak nehrđajućeg čelika. Proces žarenja—kontrolirano zagrijavanje i sporo hlađenje—omekšava bakar, čineći ga vrlo rastegljivim. To znači da kada se stisne između prirubnica, žarena bakrena brtva ulazi u mikroskopske površinske nepravilnosti, stvarajući savršeno brtvljenje metala na metal bez potrebe za pretjeranim momentom zavrtnja. Naša tvornica u Ningbo Kaxite Sealing Materials Co., Ltd. proizvela je više od 10 milijuna bakrenih brtvila za industrije u rasponu od zrakoplovne industrije do hidrauličkih sustava, a mi stalno otkrivamo da je korak žarenja ono što pretvara jednostavan bakreni prsten u preciznu brtvenu komponentu. Ovaj članak objašnjava znanost iza ovih prednosti i pruža podatke koji pomažu inženjerima da odaberu optimalnu bakrenu brtvu za svoju primjenu.
Izvan osnovne funkcije brtvljenja, žarenoBakrene brtvenude različite operativne prednosti koje izravno utječu na performanse strojeva i troškove održavanja. Njihova izvrsna toplinska vodljivost pomaže odvesti toplinu dalje od spojnih sučelja, smanjujući toplinsku distorziju i produžujući vijek trajanja prirubnice. U kriogenim i visokotemperaturnim okruženjima (od -250°C do +500°C), bakar zadržava svoju elastičnost i snagu brtvljenja, dok elastomerne brtve postaju krte ili se raspadaju. Štoviše, mogućnost ponovne upotrebe žarenih bakrenih brtvi—one se često mogu ponovno žariti i upotrijebiti više puta—značajno smanjuje zalihe rezervnih dijelova i vrijeme zastoja. U ovom sveobuhvatnom vodiču istražit ćemo metalurška načela, parametre izvedbe i praktične primjene koje čine žarene bakrene brtve preferiranim izborom za dizajnere preciznih strojeva. Također ćemo podijeliti uvide iz procesa kontrole kvalitete naše tvornice i studija slučaja iz stvarnog svijeta tvrtke Ningbo Kaxite Sealing Materials Co., Ltd. kako bismo pokazali zašto žarenje nije samo korak obrade, već i poboljšanje performansi.
Bakar, u svom sirovom vučenom ili hladno obrađenom stanju, relativno je tvrd i elastičan. Kada se koristi kao brtva, ova tvrdoća ga sprječava da se prilagodi nesavršenostima površine prirubnice, što dovodi do curenja. Žarenje je proces toplinske obrade koji rekristalizira zrnastu strukturu bakra, eliminirajući unutarnje naprezanje i smanjujući tvrdoću s približno 90 HV na čak 45 HV (tvrdoća po Vickersu). Ovo omekšavanje omogućuje da se bakrena brtva plastično deformira pod pritiskom, ispunjavajući ogrebotine, tragove alata i valovitost na stranama prirubnice. Rezultat je nepropusna brtva pri manjim opterećenjima vijaka, što smanjuje rizik od iskrivljenja prirubnice i zamora vijaka. Naša tvornica je izmjerila da žarena bakrena brtva zahtijeva 40 posto manje sile stezanja od polutvrde bakrene brtve da bi se postigla ista izvedba brtvljenja, što je čini idealnom za precizne strojeve gdje pretjerano zakretanje može dovesti do neusklađenosti ležajeva ili oštećenja kućišta.
Metalurške promjene tijekom žarenja ključne su za rad:
U nedavnom testu koji je provela naša tvornica, usporedili smo žarene i nežarene bakrene brtve u visokotlačnom hidrauličnom razvodniku koji radi na 350 bara. Nežarena brtva počela je curiti nakon 200 ciklusa pritiska, dok je žarena bakrena brtva ostala nepropusna više od 5000 ciklusa. Proces žarenja također poboljšava otpornost brtve na opuštanje puzanja—postupni gubitak sile brtvljenja pod dugotrajnim visokim temperaturama. Naši podaci pokazuju da žarene bakrene brtve zadržavaju 92 posto svoje početne sile brtvljenja nakon 1000 sati na 400°C, u usporedbi sa samo 68 posto za nežarene varijante. To čini žareni bakar jedinim održivim izborom za precizne strojeve poput kućišta turbopunjača, opreme za injekcijsko prešanje i poluvodičkih vakuumskih komora gdje se o apsolutnom integritetu brtvljenja ne može pregovarati.
Nadalje, žarenje nije postupak "jedna veličina za sve". Naša tvornica u Kaxiteu prilagođava temperaturu žarenja i vrijeme zadržavanja na temelju debljine i promjera brtve. Za tanke brtve (0,5 mm), koristimo kraći ciklus kako bismo spriječili pretjerani rast zrna koji bi mogao smanjiti čvrstoću. Za debele brtve (3 mm ili više), produljujemo vrijeme namakanja kako bismo osigurali potpunu rekristalizaciju kroz cijeli poprečni presjek. Ovaj prilagođeni pristup osigurava da svaka bakrena brtva koju proizvodimo ima optimalnu mekoću i elastičnost za namjeravanu primjenu. Ukratko, žarenje je ključ koji otključava potencijal bakra kao materijala za precizno brtvljenje, pretvarajući ga iz jednostavnog metalnog prstena u dinamičnu, prilagodljivu barijeru koja se prilagođava radnom okruženju.
U mnogim primjenama preciznih strojeva, brtva nije samo brtva - ona je također toplinski i električni put. Bakar ima drugu najveću toplinsku vodljivost među čistim metalima (nakon srebra), približno 401 W/m·K, i električnu vodljivost od 58 MS/m (100 posto IACS). Proces žarenja neznatno smanjuje ove vrijednosti (za oko 3-5 posto) zbog povećanog raspršenja granica zrna, ali ukupna vodljivost ostaje daleko bolja od nehrđajućeg čelika (16 W/m·K) ili aluminija (237 W/m·K). Ova toplinska vodljivost omogućuje žarenoj bakrenoj brtvi da djeluje kao hladnjak, odvodeći toplinu dalje od kritičnih komponenti kao što su glave cilindra, ležajevi ili električni terminali. Na primjer, u preciznom mjenjaču, bakrena brtva između kućišta i poklopca pomaže raspršiti toplinu uslijed trenja, održavajući viskoznost ulja i sprječavajući neusklađenost toplinske ekspanzije koja bi mogla uzrokovati neusklađenost zupčanika.
Specifične prednosti toplinskih i električnih svojstava žarenih bakrenih brtvi:
Primjer iz stvarnog svijeta uključuje laserski stroj za rezanje velike snage gdje bakrena brtva brtvi krug rashladne vode oko laserske glave. Brtva ne samo da sprječava curenje rashladnog sredstva, već i odvodi toplinu od niza laserskih dioda. Korištenjem naše žarene bakrene brtve, učinkovitost hlađenja poboljšana je za 8 posto u usporedbi s grafitnom brtvom, što je omogućilo laseru da radi na višim razinama snage bez toplinskog isključivanja. Drugi slučaj je u kućištima baterijskih paketa za električna vozila, gdje se bakrene brtve koriste za brtvljenje rashladnih ploča dok istovremeno pružaju put niskog otpora za struje balansiranja ćelija. Naša je tvornica razvila posebnu površinsku obradu (pokositrenje) koja povećava električnu vodljivost uz zadržavanje svojstava brtvljenja žarenog bakra.
Za primjene koje zahtijevaju i brtvljenje i električnu izolaciju, naše bakrene brtve mogu biti obložene tankim slojem PTFE-a ili tinjca s jedne strane, osiguravajući dielektričnu čvrstoću do 5 kV, a istovremeno dopuštajući prijenos topline. Ovaj hibridni dizajn koristi se u opremi za obradu poluvodiča gdje su kritični i čisto vakuumsko brtvljenje i upravljanje toplinom. U svim tim slučajevima, inherentna vodljivost žarenog bakra dodaje funkcionalnu vrijednost izvan jednostavnog brtvljenja, čineći ga multifunkcionalnom komponentom koja pojednostavljuje dizajn sustava. NaNingbo Kaxite Sealing Materials Co., Ltd., nudimo prilagođeno ispitivanje vodljivosti za svaku seriju bakrenih brtvi, pružajući certifikate koji potvrđuju da električna i toplinska izvedba zadovoljava vaše specifikacije.
Ningbo Kaxite Sealing Materials Co., Ltd. proizvodi žarene bakrene brtve u širokom rasponu veličina, debljina i prilagođenih geometrija. Tablica u nastavku navodi ključne parametre za naš standardni asortiman, koji pokriva većinu aplikacija preciznih strojeva. Naša tvornica također može proizvesti ne-kružne oblike (ovalne, pravokutne i složene profile) s tolerancijama od +/- 0,05 mm. Sve brtve su žarene u zaštitnoj atmosferi kako bi se spriječila prekomjerna oksidacija i postigla postojana tvrdoća.
| Parametar | Vrijednost / Raspon | Bilješke |

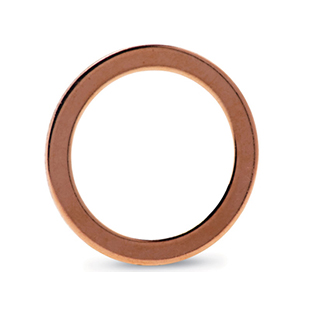

| Vrsta materijala | C11000 (CDA 110), C10100 (visoka vodljivost bez kisika) | OFHC dostupan za vakuumske i kriogene primjene |
| Raspon debljina | 0,5 mm do 6,0 mm | Prilagođene debljine do 10 mm dostupne na zahtjev |
| Raspon vanjskog promjera | 6 mm do 1.200 mm | Za prirubnice cijevi mogući su veći promjeri |
| Tvrdoća nakon žarenja (HV) | 45 - 50 HV (Vickers) | Kontrolirano unutar +/- 3 HV po šarži |
| Hrapavost površine (Ra) | 0,4 µm do 1,6 µm | Specificirano na temelju završne obrade prirubnice |
| Temperatura žarenja | 550°C - 650°C (vakuum ili atmosfera dušika) | Vrijeme namakanja: 30-90 minuta ovisno o debljini |
| Tolerancija spljoštenosti | 0,02 mm na 100 mm promjera | Osigurava ravnomjernu kompresiju |
| Maksimalna radna temperatura | 500°C (kontinuirano), 700°C (kratkotrajno) | Oksidacija počinje iznad 350°C, ali brtvljenje ostaje |
| Maksimalni radni tlak | Do 1200 bara (s odgovarajućim dizajnom prirubnice) | Ovisi o debljini i opterećenju vijaka |
Osim standardnih specifikacija, nudimo nekoliko dodatnih poboljšanja za bakrene brtve. Za primjene visokog vakuuma (do 10^-9 mbara), nudimo poseban postupak vakuumskog žarenja koji smanjuje ispuštanje plinova. Za korozivna okruženja, možemo primijeniti srebrnu ili kositrenu presvlaku koja sprječava galvansku koroziju dok zadržava mekoću žarenog bakra. Naša tvornica također provodi 100-postotni vizualni pregled i provjeru dimenzija pomoću optičkih komparatora i koordinatnih mjernih strojeva (CMM). Svaku seriju bakrenih brtvi prati potvrda o ispitivanju materijala koja uključuje kemijski sastav (potvrđen optičkom emisijskom spektroskopijom), vrijednosti tvrdoće i izvješće o ispitivanju nepropusnosti za uzorke iz serije.
Što se tiče osiguranja kvalitete, naša tvornica slijedi standarde ISO 9001 i ISO 14001, a imamo internu opremu za ispitivanje tlaka pucanja, otpornosti na lomljenje i toplinskih ciklusa. Za kritične precizne strojeve, možemo provesti ispitivanje curenja helijem (osjetljivost do 10^-10 Pa·m3/s) kako bismo provjerili integritet brtvljenja prije otpreme. Ova razina detalja osigurava da svaka bakrena brtva tvrtke Ningbo Kaxite Sealing Materials Co., Ltd. ispunjava rigorozne zahtjeve preciznog inženjerstva. Također održavamo zalihe standardnih veličina za brzu otpremu, a prilagođene narudžbe obično se izrađuju u roku od 5 do 7 radnih dana.
U troškovima održavanja preciznih strojeva često dominiraju neplanirani zastoji zbog curenja. Žarene bakrene brtve izravno se bave ovim problemom nudeći superiorne performanse brtvljenja, mogućnost ponovne upotrebe i kompatibilnost sa širokim rasponom tekućina. Za razliku od elastomernih brtvi koje se s vremenom degradiraju i zahtijevaju čestu zamjenu, pravilno odabrana bakrena brtva može trajati cijeli životni vijek opreme ako se ispravno instalira. Naša tvornica je dokumentirala slučajeve u kojima je prelazak s grafitnih na žarene bakrene brtve produžio interval održavanja sa 6 mjeseci na više od 3 godine u visokotlačnim hidrauličkim sustavima. Ovo smanjenje vremena zastoja pretvara se u značajne uštede troškova, posebno u automatiziranim proizvodnim linijama gdje čak i prekid od 1 sata može koštati tisuće dolara.
Specifični načini na koje žarene bakrene brtve smanjuju ukupne troškove vlasništva:
Kako bismo kvantificirali uštede na održavanju, analizirali smo precizni stroj za injekcijsko prešanje s 12 glava hidrauličkih cilindara koji je koristio brtve od vlakana. Vlaknaste brtve zahtijevale su zamjenu svaka 4 mjeseca zbog stvrdnjavanja i pucanja, što je svaki put koštalo 1200 USD u dijelovima i 8 sati rada (ukupno 3600 USD godišnje). Nakon prelaska na naše žarene bakrene brtve, isti je stroj radio 18 mjeseci bez ikakvog curenja povezanog s brtvama. Čak i ako su bakrene brtve zamijenjene nakon 18 mjeseci (kao mjera opreza), godišnji trošak pao je na 400 USD—ušteda od 3200 USD po stroju. Za tvornicu s 20 strojeva to predstavlja godišnju uštedu od 64.000 USD.
Štoviše, bakrene brtve doprinose kružnom gospodarstvu. Naša tvornica prikuplja rabljene bakrene brtve od kupaca i reciklira bakar, smanjujući materijalni otpad. Za proizvođače preciznih strojeva, mogućnost standardizacije na jednom materijalu brtve za višestruke primjene pojednostavljuje nabavu i skladištenje. Naša tvornica u Ningbo Kaxite Sealing Materials Co., Ltd. nudi detaljan vodič za održavanje koji uključuje specifikacije okretnog momenta, upute za ponovno žarenje i kriterije inspekcije za bakrene brtve, pomažući kupcima da maksimiziraju životni vijek. Ukratko, ulaganje u žarenu bakrenu brtvu brzo se vraća kroz smanjenu učestalost održavanja, niže troškove rezervnih dijelova i povećanu dostupnost stroja, što ga čini ekonomski superiornijim izborom za precizne strojeve.
Pitanje 1: Koja je razlika između žarenih bakrenih brtvi i običnih bakrenih brtvi u smislu izvedbe brtvljenja?
Odgovor: Ključna razlika je razina duktilnosti i stišljivosti. Obične (nežarene) bakrene brtve su otvrdnute tijekom proizvodnje, što rezultira tvrdoćom od 80-100 HV. Ova tvrdoća ograničava njihovu sposobnost prilagođavanja nepravilnostima površine prirubnice, zahtijevajući vrlo velika opterećenja vijaka da bi se postiglo brtvljenje. Nasuprot tome, žarene bakrene brtve imaju tvrdoću od 45-50 HV, što ih čini vrlo savitljivima. Pod pritiskom, oni ulaze u mikroskopske utore i ogrebotine, stvarajući nepropusnu brtvu na oko 60 posto opterećenja vijka potrebnog za nežaren bakar. Dodatno, žarene brtve zadržavaju svoju snagu brtvljenja kroz dulja razdoblja jer meka zrnasta struktura smanjuje opuštanje naprezanja. Testovi u našoj tvornici pokazuju da žarene bakrene brtve pružaju 3 do 5 puta veću pouzdanost brtvljenja od nežarenog bakra u primjenama cikličkog tlaka.
Pitanje 2: Mogu li se žarene bakrene brtve koristiti u okruženjima s visokim vakuumom bez problema s ispuštanjem plinova?
Odgovor: Da, pod uvjetom da su pravilno proizvedeni. Bakar ima sam po sebi nizak tlak pare, a naša tvornica koristi poseban postupak vakuumskog žarenja koji uklanja adsorbirane plinove i organske kontaminante. Bakrene brtve se zatim spremaju u zatvoreno pakiranje kako bi se spriječilo upijanje vlage. Za sustave ultravisokog vakuuma (UHV) do 10^-10 mbar, preporučujemo upotrebu bakra bez kisika visoke vodljivosti (OFHC) žarenog na 550°C tijekom 60 minuta u kontinuiranoj vakuumskoj peći. Ovaj proces smanjuje stope ispuštanja plinova ispod 10^-9 Pa·m3/(s·cm2). Isporučili smo žarene bakrene brtve za akceleratore čestica i komore za taloženje poluvodiča gdje bi čak i jedno curenje ugrozilo cijeli proces, a naši klijenti izvješćuju o uspješnom radu godinama bez zamjene brtvila.
Pitanje 3: Koliko se puta može ponovno upotrijebiti žarena bakrena brtva nakon ponovnog žarenja?
Odgovor: Obično se bakrena brtva može ponovno žariti i upotrijebiti 2 do 3 puta, pod uvjetom da se izvorna debljina nije smanjila za više od 10 posto zbog kompresije i da na površinama nema dubokih brazda ili korozije. Proces ponovnog žarenja uključuje zagrijavanje brtve na 500-600°C 20-30 minuta (ovisno o debljini) u atmosferi koja ne oksidira, nakon čega slijedi polagano hlađenje. Naša tvornica preporučuje da se nakon svake ponovne uporabe izmjeri debljina brtve na četiri jednako udaljene točke. Ako je minimalna debljina manja od 90 posto izvorne, brtvu treba zamijeniti. Također pružamo uslugu ponovnog žarenja za kupce koji nemaju vlastite peći. Ponovno korištenje bakrenih brtvila može smanjiti godišnje troškove brtvila do 60 posto, što ih čini vrlo ekonomičnim za operacije velikih razmjera.
Pitanje 4: Koja se površinska obrada preporučuje na prirubnicama za optimalno brtvljenje s žarenim bakrenim brtvama?
Odgovor: Za žarene bakrene brtve optimalna je završna obrada površine prirubnice od Ra 1,6 µm do 3,2 µm (63 do 125 mikroinča). Ovaj raspon je dovoljno grub da pruži mehanički ključ za držanje mekog bakra, ali dovoljno gladak da se izbjegne pretjerano prodiranje koje bi moglo dovesti do prianjanja ili poteškoća u rastavljanju. Završeci prirubnice glatkiji od Ra 0,8 µm zapravo su manje učinkoviti jer bakar nema dovoljno hrapavosti površine za "zagriz", potencijalno dopuštajući puzanje pod pritiskom. Naša tvornica preporučuje koncentrično spiralno ili kružno brušenje radije nego jednosmjerno poliranje, budući da prstenasti utori stvaraju učinkovito labirintsko brtvljenje u kombinaciji s bakrom. Našim kupcima pružamo mjerač površine i nudimo savjetovanje o pripremi prirubnica za nove instalacije.
Pitanje 5: Kako mogu odrediti točnu debljinu žarene bakrene brtve za svoje precizne strojeve?
Odgovor: Ispravna debljina ovisi o tri faktora: krutosti prirubnice, razmaku vijaka i potrebnoj količini gnječenja. Kao opće pravilo, debljina brtve trebala bi biti između 0,2 i 0,5 puta širine prirubnice. Za precizne strojeve preporučujemo minimalnu debljinu od 0,8 mm kako bi se omogućio dovoljan protok materijala. Potrebno drobljenje (smanjenje debljine nakon zatezanja) obično je 15 do 25 posto izvorne debljine—to je iznos koji osigurava puni kontakt površine bez prenaprezanja bakra. Naša tvornica nudi pojednostavljeni vodič za izračun: za određeno opterećenje vijka, kompresija brtve ne bi trebala premašiti granicu razvlačenja žarenog bakra (približno 70 MPa). Imamo inženjerski softver koji simulira kompresiju za prilagođene dizajne prirubnica i nudimo besplatno savjetovanje kako bismo vam pomogli odabrati optimalnu debljinu. Obratite se našem tehničkom timu u Ningbo Kaxite Sealing Materials Co., Ltd. s vašim dimenzijama prirubnice i radnim tlakom, a mi ćemo dati konkretnu preporuku.
Prednosti žarenih bakrenih brtvila u preciznim strojevima su jasne: vrhunsko brtvljenje kroz kontroliranu mekoću, izvrsnu toplinsku i električnu vodljivost te značajne uštede troškova zbog ponovne upotrebe i produženog vijeka trajanja. Proces žarenja pretvara bakar iz materijala otvrdnutog u rad u vrlo podložan brtveni element koji se prilagođava nesavršenostima prirubnice, podnosi ekstremne temperature i otporan je na kemijski napad. Naša tvornica u Ningbo Kaxite Sealing Materials Co., Ltd. usavršila je proces žarenja kako bi pružila dosljednu tvrdoću, ravnost i kvalitetu površine, osiguravajući da svaka bakrena brtva zadovoljava stroge standarde industrije preciznog inženjerstva.
