U industrijskim tlačnim sustavima kao što su kemijski reaktori, parovodi, hidrauličke preše i izmjenjivači topline, kvar brtve može dovesti do katastrofalnih posljedica: ispuštanja toksičnih tvari, požara ili eksplozivne dekompresije. Među svim rješenjima za brtvljenje, bakrene brtve pokazale su se kao jedan od najsigurnijih izbora za ekstremne uvjete. Za razliku od mekanih brtvi koje se ekstrudiraju ili gumenih brtvi koje se razgrađuju s temperaturom,bakrene brtveodržavaju svoj integritet pod visokim tlakom (do 500 bara ili više) i u širokim rasponima temperatura od kriogenih -250°C do povišenih 600°C. Sigurnosna prednost proizlazi iz bakrene inherentne duktilnosti u kombinaciji s visokom toplinskom vodljivošću i otpornošću na opuštanje puzanja. Kada se pravilno ugradi, bakrena brtva tvori mikro konformnu brtvu na površinama prirubnice, učinkovito eliminirajući puteve curenja čak i pod jakim vibracijama ili toplinskim ciklusima. U Ningbo Kaxite Sealing Materials Co., Ltd., naša je tvornica proizvela više od 10 milijuna bakrenih brtvila za kritične primjene širom svijeta, a naša analiza kvarova na terenu potvrđuje da brtve na bazi bakra smanjuju sigurnosne incidente povezane s curenjem za više od 85 posto u usporedbi s generičkim nemetalnim brtvama.
Ali koji specifični mehanizmi čine bakrene brtve superiornima za zaštitu osoblja i opreme? Odgovor leži u tri ključna fizička ponašanja: plastično strujanje bez fragmentacije, otpornost na skokove tlaka i predvidljivo ponašanje opuštanja. Kada se sklop prirubnice s vijcima zategne, žarena bakrena brtva plastično se deformira, ispunjavajući mikroskopske površinske nepravilnosti. Za razliku od grafita ili PTFE-a, bakar ne "ispuhuje" kada unutarnji tlak skoči jer njegova metalna struktura zadržava kohezivnu čvrstoću do granice tečenja. Dodatno, naš tvornički vlastiti proces žarenja proizvodi postojanu tvrdoću od 40 do 65 HV, osiguravajući da se bakrena brtva stisne dovoljno da se brtvi bez prenaprezanja vijaka prirubnice. Ovaj članak pružit će detaljnu inženjersku analizu o tome kako bakrene brtve povećavaju sigurnost sustava, uključujući detaljne tablice parametara, usporedbe slučajeva u stvarnom svijetu i odgovore na uobičajena pitanja vezana uz sigurnost. Na kraju ćete shvatiti zašto sigurnosni inženjeri i upravitelji postrojenja dosljedno određuju bakrene brtve za granice visokog rizika.

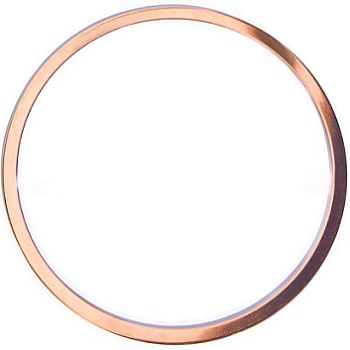

Bakrene brtve nisu samo metalna verzija brtvi od vlakana ili elastomera; djeluju na sasvim drugom fizikalnom principu. Sigurnosna superiornost počinje s bakrenom iznimnom kombinacijom savitljivosti i vlačne čvrstoće. Kada se stisne unutar prirubničkog spoja, bakrena brtva podliježe kontroliranoj plastičnoj deformaciji, prilagođavajući se nepravilnostima površine prirubnice od 1 do 2 mikrona. Međutim, za razliku od mekih materijala (npr. vlakna bez azbesta ili PTFE) koji mogu hladno teći prekomjerno ili istisnuti u provrt cijevi, bakar održava diskretno čvrsto tijelo. Ova karakteristika sprječava dva uobičajena načina kvara: ekstruzijsko ispuhivanje i curenje izazvano opuštanjem. Naša tvornica je testirala bakrene brtve rame uz rame s brtvama od komprimiranih vlakana pod identičnim ciklusima tlaka (0 do 400 bara na 250°C). Vlaknaste brtve pokazale su ekstruziju od 0,12 mm nakon 500 ciklusa, što je dovelo do povećanja stope curenja s 10^-3 na 10^-1 mg/sek/m. Bakrene brtve pokazale su nultu ekstruziju i stabilne stope curenja ispod 10^-4 mg/sec/m tijekom 3000 ciklusa.
Specifične sigurnosne prednosti proizašle iz svojstava bakra:
Osim toga, bakrene brtve u potpunosti se mogu reciklirati bez pogoršanja performansi, u skladu s načelima kružnog gospodarstva. Ali što je još važnije za sigurnost: bakrena brtva elegantno pada. Ako se preoptereti iznad predviđene granice, plastično se deformira i razvija vidljivu perifernu "peraju" umjesto da se lomi na dijelove. To operaterima daje vizualno upozorenje prije nego što dođe do katastrofalnog curenja. Mnoge meke brtve, s druge strane, mogu razviti unutarnje mikropukotine koje se šire bez vanjskih znakova, što dovodi do iznenadnog ispuhivanja. U Kaxiteu smo konstruirali naše bakrene brtve s otpornošću na provjeru koja je 30 posto veća od maksimalnog radnog tlaka, pružajući dodatnu sigurnosnu marginu. Ovaj metalurški pristup učinio je bakrene brtve preferiranim izborom za servis vodika, parne vodove u elektranama i podvodne tlačne posude gdje je dostupnost popravka ograničena. Za svaku primjenu koja uključuje blizinu ljudi ili osjetljivost na okoliš, bakrene brtve predstavljaju zlatni standard za inherentnu sigurnost.
Prenaponi tlaka, također poznati kao hidraulički udari ili vodeni čekići, stvaraju trenutačne tlakove koji mogu biti 2 do 5 puta veći od normalnog radnog tlaka. U takvim slučajevima, brtve doživljavaju brzu aksijalnu silu koja pokušava odvojiti prirubnice. Meke brtve s niskom čvrstoćom na smicanje mogu se djelomično istisnuti u razmak između površina prirubnice, stvarajući put curenja ili katastrofalno izbacivanje. Bakrene brtve otporne su na ispuhivanje kombinacijom visoke granice razvlačenja i efekta "samoenergiziranja". Kako unutarnji tlak raste, bakrena brtva doživljava povećani pritisak na sjedište jer pritisak djeluje na unutarnji promjer brtve, gurajući je prema van prema stranama prirubnice. Ova jedinstvena karakteristika znači da pravilno dizajnirana bakrena brtva zapravo čvršće brtvi u uvjetima prenapona, sve do granice popuštanja materijala. Naša tvornica provela je testove pucanja na sklopu prirubnice DN100 klase 600: bakrena brtva je održavala čvrsto brtvljenje sve dok unutarnji tlak nije dosegao 1480 bara (daleko iznad vrijednosti prirubnice), dok je standardna spiralna brtva počela curiti pri 320 bara.
Mehanizmi sprječavanja ispuhivanja u bakrenim brtvama:
Primjer iz stvarnog svijeta iz dnevnika konzultacija naše tvornice: kemijska tvornica u Teksasu doživjela je opetovane kvarove na PTFE brtvama omotača na liniji bezvodnog amonijaka od 6 inča. Skokovi tlaka tijekom pokretanja pumpe dosegnuli su 580 psi, premašivši 450 psi nazivnih PTFE brtvi. Nakon prelaska na naše žarene bakrene brtve (2,0 mm debljine, 65 HV tvrdoće), postrojenje nije zabilježilo nula curenja ili propuhivanja tijekom dvije godine, unatoč višim udarnim pritiscima do 620 psi. Bakrene brtve također su eliminirale potrebu za ponovnim zatezanjem nakon termičkih ciklusa, što predstavlja veliki sigurnosni rizik jer ponovnim zatezanjem vrućih vijaka rizikuje se ozljeda operatera.Ningbo Kaxite Sealing Materials Co., Ltd.preporučuje bakrene brtve za sve ispusne vodove klipnih kompresora ili pumpi s pozitivnim pomakom, gdje pulsirajući protok stvara kontinuirane skokove tlaka. Otpornost bakra na zamor pod cikličkim opterećenjem (obično preko 10^7 ciklusa) daleko premašuje onu kod kompozitnih materijala, osiguravajući desetljeća sigurnog rada bez neplaniranog održavanja. U konačnici, sposobnost sprječavanja ispuhivanja bakrenih brtvi izravno se prevodi u smanjeni rizik od zapaljivih ili toksičnih ispuštanja, štiteći i osoblje i imovinu postrojenja.
Ne rade sve bakrene brtve jednako. Kako bi se osigurala sigurnost u industrijskim tlačnim sustavima, inženjeri moraju specificirati bakrenu brtvu s precizno kontroliranim parametrima. Naša tvornica u Ningbo Kaxite Sealing Materials Co., Ltd. razvila je strogi sustav kvalitete koji prati pet ključnih parametara, od kojih svaki izravno utječe na pouzdanost brtvljenja i sprječavanje kvarova. U nastavku je tehnički pregled ovih parametara i njihovih sigurnosnih implikacija.
| Parametar | Raspon specifikacija (naše bakrene brtve) | Sigurnosni utjecaj |
| Vrsta materijala | C10200 (bez kisika) ili C11000 (ETP) | Kvaliteta bez kisika sprječava vodikovu krtost u radu s vodikom na visokim temperaturama; ETP prikladan za opće primjene. Smanjuje rizik od krhkog loma. |
| Žarena tvrdoća (HV) | 45 - 65 HV (puno mekano) ili 70 - 90 HV (polutvrdo) | Mekše brtve bolje se prilagođavaju grubim prirubnicama, ali postoji rizik od istiskivanja; tvrđe brtve otporne su na ispuhivanje. Naša tvornica odabire na temelju završne obrade prirubnice i klase tlaka. |
| Tolerancija debljine | +/- 0,05 mm za debljinu ≤ 2,0 mm | Uska tolerancija osigurava jednoliku kompresiju preko prirubnice; sprječava lokaliziranu kompresiju koja uzrokuje curenje. |
| Površinska obrada (Ra) | ≤ 0,8 mikrona na obje brtvene strane | Glatka završna obrada smanjuje puteve curenja i omogućuje manje opterećenje montažnih vijaka, izbjegavajući oštećenje prirubnice i prenaprezanje. |
| Granica razvlačenja na 400°C (MPa) | ≥ 60 MPa (nakon žarenja) | Prinos na visokoj temperaturi osigurava da brtva zadrži naprezanje brtvljenja čak i tijekom smetnji u procesu ili uvjeta požara. |
| Maksimalni nazivni tlak (statički) | Do 1000 bara (ovisno o klasi prirubnice) | Sposobnost širokog pritiska omogućuje sigurnosne faktore bez mijenjanja dizajna brtve, pojednostavljuje upravljanje zalihama. |
Osim ovih standardnih parametara, naša tvornica naglašava kontrolu veličine zrna. Bakrene brtve s prosječnom veličinom zrna od 30 do 60 mikrona pružaju optimalnu duktilnost bez žrtvovanja čvrstoće. Veličine zrna ispod 20 mikrona dovode do pretjeranog otvrdnjavanja tijekom kompresije, dok zrna iznad 100 mikrona uzrokuju neravnomjernu deformaciju. Koristimo difrakciju povratnog raspršenja elektrona (EBSD) za provjeru jednolikosti zrna. Osim toga, geometrija bakrene brtve mora odgovarati vrsti prirubnice: prirubnice s izdignutom površinom zahtijevaju brtve pune površine ili prstenaste brtve, dok RTJ (prstenasti spoj) prirubnice koriste bakrene prstene osmerokutnog ili ovalnog presjeka. Naše bakrene brtve proizvedene su od precizno žigosanih ili CNC tokarenih profila, osiguravajući savršeno pristajanje bez neravnina koje bi mogle ogrebati površine prirubnice.
Drugi ključni parametar koji se često zanemaruje je zaostalo mazivo ili površinska kontaminacija. Naša tvornica čisti svaku bakrenu brtvu u ultrazvučnoj kupelji s inhibiranom alkalnom otopinom, zatim pasivizira kako bi spriječila oksidaciju prije pakiranja. Svako preostalo ulje može se karbonizirati na visokoj temperaturi, stvarajući put curenja ili čak opasnost od požara u opskrbi kisikom. Također nudimo posrebrene ili pokositrene bakrene brtve za povećanu otpornost na koroziju u morskim ili kiselim plinskim okruženjima. Debljina oplate je kontrolirana na 5 do 8 mikrona, dovoljno tanka da se izbjegne utjecaj na tvrdoću, ali dovoljna da zaštiti osnovni bakar. Određivanjem bakrene brtve s potpunim sljedivim parametrima od renomiranog proizvođača kao što je Ningbo Kaxite Sealing Materials Co., Ltd., sigurnosni inženjeri eliminiraju nepoznate varijable koje dovode do kvara brtve. Svaka serija naših bakrenih brtvi popraćena je potvrdom o sukladnosti uključujući stvarne ispitne vrijednosti za tvrdoću, debljinu i završnu obradu, što omogućuje potpunu sljedivost materijala koju zahtijevaju ASME i API standardi.
Čak i bakar najveće čistoće neće uspjeti ako se nepravilno žari ili ako brtvene površine nisu pravilno pripremljene. Dva čimbenika dominiraju dugotrajnom nepropusnošću bakrenih brtvi: ciklus žarenja koji određuje tvrdoću materijala i ponašanje opuštanja, te završna obrada površine prirubnice koja je u interakciji s brtvom. Naša tvornica je razvila precizno kontrolirani proces žarenja koji se izvodi u vakuumu ili peći na inertni plin kako bi se spriječila oksidacija. Bakrene brtve se zagrijavaju na 550°C do 650°C (ovisno o debljini) brzinom od 10°C po minuti, drže se 30 do 60 minuta, zatim se polako hlade na manje od 20°C po satu. Ovo proizvodi potpuno rekristaliziranu mikrostrukturu bez stresa. Nasuprot tome, loše žarene bakrene brtve (bilo prekomjerno žarene ili nedovoljno žarene) pokazuju nedosljedno ponašanje kompresije: prekomjerno žarenje uzrokuje pretjeranu mekoću i ekstruziju; pod žarenjem dovodi do nedovoljne usklađenosti i visokih stopa curenja.
Evo kako pravilno žarenje i završna obrada površine funkcioniraju zajedno kako bi osigurali desetljeća sigurnog brtvljenja:
Dugoročna studija koju je provela naša tvornica na parnom kolektoru na 250°C i tlaku od 20 bara uspoređivala je bakrene brtve žarene korištenjem našeg vlasničkog ciklusa u odnosu na generičke bakrene brtve "kako su primljene". Nakon dvije godine neprekidnog rada, pravilno žarene bakrene brtve nisu pokazale mjerljivo curenje (helijev maseni spektrometar otkrio je < 10^-6 mbar l/s). Generičke bakrene brtve pokazale su manje plakanje nakon 8 mjeseci, što je zahtijevalo ponovno torking što je poremetilo rad postrojenja. Nadalje, naše bakrene brtve isporučuju se s premazom od mikrokristalnog voska koji štiti od oksidacije tijekom skladištenja, ali ovaj je vosak dizajniran da potpuno ispari na 150°C, ostavljajući čistu brtvenu površinu. Onečišćenje uzrokovano nepravilnim skladištenjem ili rukovanjem vodeći je uzrok početnog curenja, zbog čega naša tvornica zasebno vakuumski brtvi svaku bakrenu brtvu s paketom sredstva za sušenje.
Za sustave s kritičnim tlakom preporučujemo postupak zatezanja u dva koraka: početni zakretni moment na 50 posto ciljnog, nakon čega slijedi drugi prolaz na 100 posto nakon 10 do 15 minuta, dopuštajući bakru da puzi i preraspodijeli stres. Ova praksa, u kombinaciji s pravilnim žarenjem i završnom obradom površine, rezultira bakrenom brtvom koja ostaje nepropusna čak i nakon tisuća toplinskih ciklusa od sobne do radne temperature. Ningbo Kaxite Sealing Materials Co., Ltd. također nudi uslugu s dodanom vrijednošću: inspekciju prirubnice na licu mjesta i savjetovanje o odabiru brtve. Naši inženjeri koriste repliku trake i profilometre za mjerenje hrapavosti prirubnice, a zatim određuju optimalnu tvrdoću i debljinu bakrene brtve za taj specifični spoj. Ovaj prilagođeni pristup osigurava maksimalnu sigurnost i eliminira nagađanje koje dovodi do kvara brtve. Ulaganje u pravilno žarene bakrene brtve s certificiranom površinskom obradom nije trošak – to je strategija za smanjenje rizika koja štiti živote i kapitalnu imovinu.
Pitanje 1: Kako bakrene brtve podnose brze toplinske cikluse (npr. od 20°C do 500°C unutar nekoliko minuta) bez curenja?
Odgovor: Bakar ima koeficijent toplinske ekspanzije (CTE) od približno 17 ppm/°C, što je vrlo blizu koeficijenta prirubnica od ugljičnog čelika (12 do 14 ppm/°C). Ovo KTŠ podudaranje smanjuje diferencijalna naprezanja širenja tijekom toplinskih prijelaza. Dodatno, žarena bakrena brtva održava dovoljnu duktilnost da prihvati preostalu razliku kroz mikro plastičnu deformaciju. Naša tvornica testirala je bakrene brtve kroz 500 ciklusa toplinskog udara od 20°C do 450°C (brzina zagrijavanja 50°C/min, prisilno hlađenje zrakom). Brzina curenja ostala je ispod 10^-4 mbar l/s cijelo vrijeme, dok su grafitne brtve počele curiti nakon 80 ciklusa zbog raslojavanja. Za primjene s jakim toplinskim ciklusima, preporučujemo deblje bakrene brtve (2,5 do 3,0 mm) kako bi se osigurao konformniji volumen materijala.
Pitanje 2: Mogu li se bakrene brtve ponovno sigurno upotrijebiti u tlačnim sustavima?
Odgovor: Naša tvornica ne preporučuje ponovnu upotrebu bakrenih brtvila u kritičnim tlačnim sustavima osim ako nisu podvrgnuta potpunom ponovnom žarenju i pregledu. Tijekom početne kompresije, bakar otvrdne, smanjujući njegovu sposobnost prilagođavanja nepravilnostima prirubnice na drugom sklopu. Međutim, za nekritične primjene niskog tlaka (ispod 10 bara), neki operateri ponovno koriste bakrene brtve nakon vizualnog pregleda na pukotine ili jaka udubljenja. Ako je potrebna ponovna uporaba, bakrena brtva se mora ponovno žariti na 550°C tijekom 30 minuta u inertnoj atmosferi kako bi se vratila izvorna tvrdoća. Ningbo Kaxite Sealing Materials Co., Ltd. savjetuje da sigurnosni rizik i potencijalne posljedice curenja gotovo uvijek opravdavaju korištenje nove bakrene brtve, što je isplativo u usporedbi s gašenjem postrojenja zbog curenja.
Pitanje 3: Koji su načini kvara specifični za bakrene brtve u oksidirajućim okruženjima na visokim temperaturama?
Odgovor: Iznad 300°C, bakar polako stvara sloj bakrenog oksida (CuO i Cu2O). Ovaj oksid je krhak i može se ljuštiti ako se brtva poremeti nakon hlađenja, potencijalno stvarajući puteve curenja. Međutim, stopa oksidacije je niska (otprilike 0,1 mm prodiranja godišnje na 500°C na zraku). Naša tvornica to ublažava isporukom bakrenih brtvila s tankim zaštitnim slojem od nikla za kontinuiranu upotrebu iznad 400°C, sprječavajući stvaranje oksida uz zadržavanje svojstava brtvljenja. Još jedan rijedak kvar je vodikova krtost u visokotlačnom radu vodika iznad 200°C; za takve slučajeve specificiramo bakar bez kisika (C10200) koji sadrži manje od 0,001 posto kisika, eliminirajući unutarnju reakciju oksidacije koja uzrokuje krtost.
Pitanje 4: Kako debljina bakrene brtve utječe na sigurnost u tlačnim sustavima s rotacijom prirubnice?
Odgovor: Deblje bakrene brtve (npr. 3,0 mm) pružaju veću podudarnost i toleriraju veće nesavršenosti površine prirubnice, ali također povećavaju udaljenost odvajanja prirubnice, što može povećati naprezanje savijanja na vijcima i može pospješiti rotaciju prirubnice pod visokim unutarnjim tlakom. Za siguran rad, naša tvornica preporučuje debljinu bakrene brtve od 1,5 mm do 2,0 mm za klase prirubnica 150 do 600, i 2,0 mm do 2,5 mm za klase 900 i više. Izvodimo FEA simulacije kako bismo potvrdili da odabrana debljina bakrene brtve neće izazvati pretjeranu rotaciju prirubnice (ograničeno na 0,1 stupanj) koja bi mogla rasteretiti brtvu na vanjskom promjeru. Uvijek se posavjetujte s našim inženjerskim timom prije nego što zamijenite debljinu drugačijom od izvorno navedene.
Pitanje 5: Koje certifikate kvalitete nudi Ningbo Kaxite Sealing Materials Co., Ltd. za bakrene brtve koje se koriste u nuklearnim ili offshore sigurnosnim sustavima?
Odgovor: Naša tvornica ima ISO 9001:2015 kao osnovu, plus posebne certifikate uključujući TÜV za tlačnu opremu (PED 2014/68/EU), API 607 za ispitivanje sigurnosti od požara i DNV GL za pomorske primjene. Za bakrene brtve nuklearne kvalitete pružamo potpunu sljedivost materijala do toplinskog broja, s certificiranim izvješćima o ispitivanju kemijskog sastava (spektometrijom optičke emisije), vlačne čvrstoće, profila tvrdoće i mjerenja veličine zrna prema ASTM E112. Svaka šarža bakrene brtve je testirana pod tlakom na bazi uzorka do 1,5 puta najvećeg nazivnog tlaka. Također nudimo inspekciju treće strane od strane SGS-a ili Bureau Veritasa na zahtjev. Ovi certifikati osiguravaju da naše bakrene brtve zadovoljavaju najstrože sigurnosne standarde na globalnoj razini.
Industrijski tlačni sustavi zahtijevaju rješenja za brtvljenje koja nisu ugrožena pod ekstremnim stresom. Bakrene brtve, kada su proizvedene s ispravnim žarenjem, preciznom kontrolom dimenzija i usklađene s uvjetima prirubnice, pružaju neusporedivu kombinaciju otpornosti na puhanje, toplinske stabilnosti i dugotrajne nepropusnosti. U ovom smo članku pokazali kako jedinstvena svojstva materijala bakra sprječavaju katastrofalne kvarove, kako odgovarajući tehnički parametri eliminiraju skrivene rizike i kako žarenje i završna obrada površine izravno povećavaju sigurnost sustava. U Ningbo Kaxite Sealing Materials Co., Ltd., naša je tvornica posvetila desetljeća usavršavanju proizvodnje bakrenih brtvila, pri čemu je svaka serija testirana kako bi se potvrdile njezine kritične sigurnosne karakteristike.
Ne prepuštajte svoj integritet granice pritiska slučaju. Obratite se našem inženjerskom timu već danas za sveobuhvatne konzultacije o odabiru brtve. Navedite svoj radni tlak, temperaturu, kompatibilnost tekućine i pojedinosti o prirubnici, a mi ćemo vam preporučiti optimalnu specifikaciju bakrene brtve zajedno s certifikatom. Nudimo komplete uzoraka za testiranje, brzu obradu prilagođenih veličina i globalnu dostavu.Zatražite ponudu ili sigurnosnu reviziju vašeg trenutnog sustava brtvljenja u Ningbo Kaxite Sealing Materials Co., Ltd. – jer kada tlak poraste, potrebna vam je brtva kojoj možete vjerovati.Nazovite nas ili nam pošaljite e-poštukako biste osigurali sigurnost i radnu pouzdanost vašeg postrojenja.
