U zahtjevnim industrijskim okruženjima, performanse brtvljenja su ključne za sigurnost, učinkovitost i usklađenost s okolišem. Među mnogim vrstama dostupnih brtvi, nazubljena brtva—također poznata kao Kammprofile brtva ili brtva s žljebovima— ističe se svojom sposobnošću pružanja pouzdanog brtvljenja u ekstremnim uvjetima temperature, tlaka i toplinskih ciklusa. Ali što je zapravo nazubljena brtva? U biti, to je metalna brtva s nizom koncentričnih nazubljenja ili utora na brtvenoj površini, obično prekrivena mekim materijalom za oblaganje kao što je grafit, PTFE ili materijal koji nije azbest. Nazubljenja stvaraju više brtvenih linija koje koncentriraju tlačno opterećenje, osiguravajući čvrsto brtvljenje čak i kada uvjeti prirubnice nisu idealni. U Ningbo Kaxite Sealing Materials Co., Ltd., naša tvornica proizvodi visoke performanseNazubljene brtveviše od dva desetljeća opslužuje industrije od nafte i plina do kemijske obrade i proizvodnje električne energije.
Ali kako nazubljena brtva poboljšava učinkovitost brtvljenja u usporedbi s tradicionalnim ravnim metalnim brtvama ili spiralno namotanim brtvama? Odgovor leži u njegovoj jedinstvenoj mehaničkoj interakciji s površinama prirubnice. Kada se stisnu, nazubljenja se lagano uvlače u materijal za oblaganje, stvarajući vrlo učinkovitu barijeru protiv curenja. Metalna jezgra osigurava strukturnu čvrstoću i otpornost na pritisak, dok se meka obloga prilagođava nesavršenostima i nepravilnostima prirubnice. Ova kombinacija rezultira iznimnom nepropusnošću s relativno malim prednaprezanjem vijaka, smanjujući rizik od oštećenja prirubnice i pojednostavljujući održavanje. Dodatno, nazubljena brtva pruža vrhunsku otpornost na toplinske cikluse, budući da metalna jezgra i nazubljeni dijelovi podnose kretanje bez gubitka sile brtvljenja. Ovaj članak pruža sveobuhvatan tehnički dubinski zaron u dizajn nazubljene brtve, odabir materijala, podatke o performansama i najbolju praksu primjene, s detaljnim specifikacijama iz opsežnog portfelja proizvoda naše tvornice.

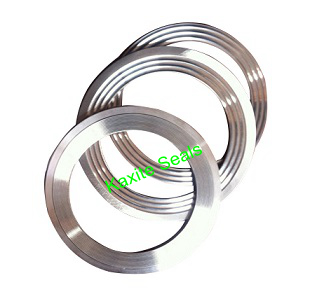

Nazubljena brtva dobiva svoju vrhunsku učinkovitost brtvljenja iz principa koncentracije naprezanja. Za razliku od ravne brtve koja se oslanja na jednoliku kompresiju na velikom području, nazubljena brtva koristi koncentrične žljebove u obliku slova V ili koncentrične utore koji koncentriraju silu stezanja u niz uskih brtvenih linija visokog naprezanja. Kada se brtva stisne između dvije prirubnice, nazubljenja se ugrizu u mekani obloženi materijal, stvarajući višestruke koncentrične prstenove bliskog kontakta. Ovaj pristup brtvljenju s više linija uvelike oprašta nesavršenosti površine prirubnice, kao što su ogrebotine, rupe od korozije ili manje krivljenje, jer svaki nazubljeni dio djeluje kao neovisna brtva. Čak i ako je jedna brtvena linija ugrožena, preostale linije održavaju nepropusnost. Naša tvornica uNingbo Kaxite Sealing Materials Co., Ltd. dizajnirao je naše nazubljene brtve s optimiziranom geometrijom utora kako bi se povećao broj aktivnih brtvenih linija uz održavanje odgovarajuće debljine metala za otpornost na pritisak.
Ključni mehanizmi koji nazubljeni dizajn čine superiornim:
Kvantitativni podaci iz našeg laboratorija pokazuju prednost učinkovitosti. U standardiziranom testu curenja (test curenja helijem, maseni spektrometar), ravna grafitna brtva debljine 1,6 mm pokazala je brzinu curenja od 0,03 mg/(m·s) pri tlaku prirubnice od 50 bara. Nazubljena brtva s grafitnom oblogom, korištenjem istog opterećenja prirubnice i vijaka, postigla je stopu curenja od 0,001 mg/(m·s)—30 puta manju. Ovo dramatično poboljšanje u učinkovitosti brtvljenja je razlog zašto su nazubljene brtve obavezne u mnogim aplikacijama visokog integriteta, kao što je rukovanje vodikom i LNG-om, gdje su čak i minimalna curenja neprihvatljiva.
Osim toga, nazubljeni dizajn poboljšava otpornost brtve na "ispuhivanje" pod visokim unutarnjim tlakom. Nazubljeni dijelovi stvaraju mehanički spoj s materijalom za oblaganje, sprječavajući njegovo istiskivanje iz otvora prirubnice. Ovo je uobičajeni način kvara za mekane brtve, osobito u primjenama na povišenim temperaturama. Naše nazubljene brtve testirane su da izdrže unutarnje pritiske do 250 bara bez ekstruzije, osiguravajući pouzdano brtvljenje čak iu najzahtjevnijim uslugama. Ova kombinacija visoke učinkovitosti brtvljenja, otpornosti i otpornosti na ispuhivanje razlog je zašto je nazubljena brtva postala preferirani izbor za kritične primjene brtvljenja diljem svijeta.
Učinkovitost nazubljene brtve u ekstremnim uvjetima određena je materijalima koji se koriste i za metalnu jezgru i za meku oblogu. Metalna jezgra, obično izrađena od nehrđajućeg čelika (npr. 304, 316, 316L), osigurava mehaničku čvrstoću i povratnu oprugu potrebnu za izdržavanje velikih sila stezanja i unutarnjih pritisaka. Materijal za oblaganje, koji može biti grafit, PTFE, tinjac ili keramička vlakna, osigurava prilagodljivost i kemijsku otpornost potrebnu za brtvljenje prema procesnoj tekućini. Odabirom odgovarajuće kombinacije materijala za jezgru i obloge, nazubljene brtve mogu se projektirati za rad na temperaturama od kriogenih (-196°C) do 1000°C (s oblogama od tinjca ili keramike) i pritiscima od vakuuma do 350 bara. Naša tvornica u Kaxitu nudi širok raspon kombinacija materijala kako bi zadovoljila specifične potrebe svake primjene.
Ključna razmatranja materijala za primjene u ekstremnim uvjetima:
Kako bismo potvrdili učinkovitost naših nazubljenih brtvi u ekstremnim uvjetima, naša tvornica provodi niz tipskih ispitivanja u skladu sa standardima ASME B16.20, EN 13555 i DIN 28091. Ova ispitivanja uključuju ispitivanje vruće kompresije (mjerenje opuštanja pri povišenim temperaturama), ispitivanje propuštanja (s helijem ili dušikom pri različitim tlakovima) i ispitivanje toplinskih ciklusa (između sobne temperature i maksimalne radne temperature). Naše nazubljene brtve dosljedno prolaze ove testove, postižući stope curenja koje zadovoljavaju najstrože zahtjeve TA-Luft (Njemačka) i EPA (SAD) fugitivne emisije.
U nedavnom projektu za rafineriju na Bliskom istoku, naše nazubljene brtve s jezgrama od 316L i grafitnim oblogama specificirane su za destilacijsku kolonu koja radi na 320°C i 80 bara. Brtve su ugrađene u 20 prirubnica promjera od 4" do 24". Nakon tri godine rada, tvornica je provela ispitivanje curenja i nije pronašla nikakva vidljiva curenja iz prirubnica, potvrđujući pouzdanost naših nazubljenih brtvi u ekstremnim uvjetima. Ova izvedba, u kombinaciji s mogućnošću ponovne upotrebe brtve (u mnogim slučajevima, metalna jezgra se može ponovno obložiti novim materijalom za oblaganje), čini nazubljenu brtvu vrlo isplativim rješenjem za zahtjevne primjene brtvljenja.
Ningbo Kaxite Sealing Materials Co., Ltd. proizvodi sveobuhvatan asortiman nazubljenih brtvi dizajniranih da zadovolje različite potrebe industrijskih brtvenih aplikacija. Naša ponuda proizvoda uključuje standardne dimenzije prema ASME B16.20, EN 1514 i DIN 2697, kao i prilagođene veličine za specijalne prirubnice. Donja tablica pruža ključne tehničke specifikacije za naše najpopularnije vrste nazubljenih brtvi koje se koriste u kemijskoj, petrokemijskoj industriji, industriji proizvodnje energije i preradi hrane. Sve vrijednosti temelje se na ispitivanju tipa prema ASME i EN standardima. Naša tvornica također može proizvesti nazubljene brtve sa specijaliziranim materijalima, kao što su posrebrene jezgre za visokotemperaturnu vodljivost ili obloge od ljuštenog grafita visoke razine čistoće.
| Parametar | Standardno grafitno lice | Obložen PTFE-om | Liskun (visoka temperatura) | Obloženo keramikom (ekstremne temperature) |
| Materijal jezgre | 316L SS / 304 SS | 316L SS | Inconel 625 / 316L | Inconel 600 |
| Debljina jezgre (mm) | 1,5 - 3,0 mm | 1,5 - 2,5 mm | 2,0 - 3,0 mm | 2,5 - 4,0 mm |
| Dubina nazubljenja (mm) | 0,3 - 0,5 mm | 0,3 - 0,4 mm | 0,4 - 0,6 mm | 0,5 - 0,7 mm |
| Materijal za oblaganje | Ekspandirani grafit (min. čistoća 98%) | Čisti PTFE (ili modificirani) | Flogopit tinjac | Keramička vlakna + liskun |
| Debljina obloge (mm) | 0,3 - 0,5 mm po strani | 0,5 - 1,0 mm po strani | 0,4 - 0,6 mm po strani | 0,5 - 0,8 mm po strani |
| Raspon temperature (°C) | -196°C do +450°C (inertni plin) | -196°C do +260°C | -196°C do +800°C | -196°C do +1000°C |
| Maksimalni tlak (bar) na 25°C | 250 bara | 150 bara | 200 bara | 160 bara |
| Stopa propuštanja (mg/(m·s)) pri 50 bara | < 0,002 | < 0,005 | < 0,003 | < 0,004 |
| Primjenjive vrste prirubnica | RF, FF, muški/ženski, pero/utor | RF, FF | RF, pero/utor | RF, pero/utor |
Uz ove standardne ponude, naša tvornica nudi nekoliko dodatnih značajki za poboljšanje performansi i pojednostavljenje instalacije. To uključuje unutarnji i vanjski prsten za centriranje (za pojednostavljenje poravnanja i sprječavanje prekomjerne kompresije), prsten za lociranje (za držanje brtve na mjestu tijekom sklapanja okomite prirubnice) i dizajn "otvora za plin" (za dvostrano nazubljene brtve za sprječavanje zarobljenog plina). Također nudimo širok raspon prilagođenih veličina, od 1/2" NPS do 60" NPS, i posebne oblike za nestandardne prirubnice. Sve naše nazubljene brtve isporučuju se s detaljnim listom za ugradnju i tablicom s preporukama zakretnog momenta, čime se osigurava da je brtva pravilno postavljena za optimalnu izvedbu.
Kontrola kvalitete je prioritet u našoj tvornici. Svaka nazubljena brtva podvrgava se vizualnom pregledu za površinske nedostatke, dimenzionalnoj provjeri pomoću CMM-a (stroj za koordinatno mjerenje) za kritične prirubnice i ispitivanju nepropusnosti za visokotlačne primjene. Pružamo cjelovito izvješće o sljedivosti materijala, uključujući mlinske certifikate za metalnu jezgru i certifikaciju čistoće i svojstava materijala za oblaganje. Ova sljedivost je neophodna za industrije sa strogim zahtjevima kvalitete, kao što su nuklearna i zrakoplovna industrija. Naše nazubljene brtve u potpunosti su u skladu s Europskom direktivom o tlačnoj opremi (PED) i dostupne su s oznakom CE kada je to potrebno.
Čak i najkvalitetnija nazubljena brtva neće uspjeti ako nije ispravno postavljena. Jedinstveni dizajn nazubljene brtve—koji se oslanja na koncentraciju naprezanja i više brtvenih linija—zahtijeva posebne postupke ugradnje kako bi se postigla njezina nazivna učinkovitost. Uobičajene pogreške pri ugradnji uključuju pretjerano zatezanje (koje može zgnječiti nazubljene dijelove), premalo zatezanje (što dovodi do curenja), neravnomjerno opterećenje vijaka (uzrokujući izobličenje prirubnice) i oštećenje materijala za oblaganje tijekom rukovanja. U Ningbo Kaxite Sealing Materials Co., Ltd., naša je tvornica razvila detaljan instalacijski protokol koji je provjeren na terenu tijekom tisuća instalacija. Pridržavanje ovih smjernica osigurava da nazubljena brtva isporučuje svoj puni potencijal brtvljenja i postiže očekivani vijek trajanja.
Osnovni koraci ugradnje za nazubljene brtve:
Studija slučaja iz kemijske tvornice u SAD-u ilustrira važnost ispravne instalacije. Postrojenje je koristilo naše nazubljene brtve na prirubnici reaktora koje su radile na 250°C i 60 bara. Unatoč visokokvalitetnim brtvama, postrojenje je doživjelo povremeno curenje. Istraga je otkrila da su vijci prirubnice bili zategnuti u kružnom uzorku, a ne poprečno, što je rezultiralo neravnomjernim opterećenjem i iskrivljenjem prirubnice. Nakon ponovne obuke tima za održavanje o pravilnom postupku zatezanja, curenje je uklonjeno, a brtve su radile besprijekorno sljedeće tri godine do sljedećeg planiranog isključenja radi održavanja. Ovaj primjer naglašava da je pravilna ugradnja jednako važna kao i odabir brtve.
Naša tvornica nudi besplatni program obuke za instalaciju za naše klijente, koji se može provesti na licu mjesta ili online. Obuka pokriva rukovanje brtvama, pregled prirubnice, izračun zakretnog momenta i korištenje opreme za hidrauličko zatezanje. Također nudimo popis za provjeru instalacije koji mogu koristiti službe za održavanje kako bi osigurali da su svi koraci dovršeni. Osim toga, nudimo uslugu ponovnog zatezanja za kritične prirubnice, gdje naši tehničari posjećuju lokaciju kako bi izvršili ponovno zatezanje nakon prvog toplinskog ciklusa. Ulaganjem u pravilnu ugradnju, možete osigurati da vaše nazubljene brtve postignu maksimalnu učinkovitost i vijek trajanja, štiteći vašu opremu i osoblje.
Pitanje 1: Koja je razlika između nazubljene brtve i spiralno namotane brtve?
Odgovor: Obje su brtve visokih performansi, ali se razlikuju u konstrukciji i principu brtvljenja. Spiralno namotana brtva izrađena je od naizmjeničnih slojeva metala i materijala za punjenje namotanih u spiralu, što daje karakteristike opruge i visoku fleksibilnost. Nazubljena brtva, s druge strane, sastoji se od čvrste metalne jezgre s koncentričnim nazubljenjima na površini, prekrivene mekom oblogom. Nazubljena brtva nudi veću otpornost na ispuhivanje i manje je sklona oštećenjima tijekom rukovanja i ugradnje. Također obično zahtijeva manja opterećenja vijaka kako bi se postiglo brtvljenje u usporedbi sa spiralno namotanim brtvama iste veličine. Za primjene s jakim toplinskim ciklusima ili visokim unutarnjim tlakom, nazubljena brtva često je poželjan izbor zbog svoje robusne metalne jezgre i više brtvenih linija.
Pitanje 2: Mogu li se nazubljene brtve ponovno upotrijebiti nakon uklanjanja?
Odgovor: Općenito, ne preporučamo ponovno korištenje nazubljenih brtvi, osobito u kritičnim servisima. Nakon što se brtva stisne, nazubljenja i materijal za oblaganje su se stvrdnuli i možda neće tako učinkovito brtviti ako se ponovno koriste. Međutim, u nekim nekritičnim primjenama pri niskom tlaku i niskim temperaturama, moguće je ponovno upotrijebiti brtvu ako je materijal za oblaganje još uvijek netaknut i nazubljeni dijelovi nisu deformirani. Metalna jezgra često se može ponovno obložiti novim materijalom za oblaganje u našoj tvornici, čime se brtva vraća u novo stanje. Ova je usluga dostupna za velike brtve gdje su troškovi zamjene visoki. Za sigurnosno kritične primjene uvijek koristite novu nazubljenu brtvu.
Pitanje 3: Koji je maksimalni tlak i temperatura za nazubljenu brtvu?
Odgovor: Maksimalni tlak i temperatura ovise o korištenim materijalima. S jezgrom od nehrđajućeg čelika 316L i oblogom od proširenog grafita, naše nazubljene brtve mogu raditi na temperaturama do 450°C (u inertnoj atmosferi) i pritiscima do 250 bara. Za više temperature, verzije s obloženom tinjcem ili keramikom mogu podnijeti do 800°C do 1000°C, ali se nazivni tlak malo smanjuje. Za kriogene primjene, brtva može raditi na -196°C s PTFE oblogom. Neophodno je konzultirati naše tehničke tablice ili kontaktirati našu tvornicu u Ningbo Kaxite Sealing Materials Co., Ltd. kako biste odabrali ispravnu kombinaciju materijala za vaše specifične radne uvjete.
Pitanje 4: Koja je završna obrada površine prirubnice potrebna za nazubljenu brtvu?
Odgovor: Za optimalnu izvedbu, završna obrada površine prirubnice trebala bi biti Ra 3,2 do 6,3 mikrometra (125 do 250 mikro-inča). Ova završna obrada osigurava dovoljnu hrapavost da se nazubljeni dijelovi ugrizu u materijal za oblaganje bez oštećenja obloge. Glatkija završna obrada (npr. Ra 1.6) može smanjiti trenje i uzrokovati klizanje brtve tijekom pričvršćivanja vijaka, dok hrapavija završna obrada može dovesti do pretjeranog trošenja površine. Naša tvornica pruža smjernice za pripremu prirubnica za različite vrste i materijale prirubnica. Ako je prirubnica zahrđala ili ima duboke ogrebotine, preporučujemo ponovnu strojnu obradu površine prirubnice prije postavljanja nazubljene brtve.
Pitanje 5: Kakve su nazubljene brtve u usporedbi s limnim brtvama (izrezanim iz lima) u smislu izvedbe?
Odgovor: Limene brtve su jednostavnije i jeftinije, ali se oslanjaju na ravnomjernu kompresiju na velikom području i osjetljivije su na nepravilnosti prirubnice i varijacije opterećenja vijaka. Nazubljene brtve pružaju vrhunsku izvedbu brtvljenja, posebno u primjenama visokog tlaka, visoke temperature i toplinskih ciklusa. Nazubljeni dizajn koncentrira opterećenje i stvara više brtvenih linija, što ga čini lakšim za nesavršenosti prirubnice. Osim toga, nazubljene brtve imaju puno nižu stopu opuštanja puzanja, zadržavajući svoju snagu brtvljenja tijekom vremena. Za kritične primjene gdje se curenje ne može tolerirati, nazubljene brtve su poželjniji izbor u odnosu na limene brtve. Naša tvornica može pružiti komparativnu analizu učinka kako bi vam pomogla da napravite pravi odabir.
Nazubljena brtva dokazano je rješenje za zahtjevne industrijske primjene brtvljenja, nudeći vrhunsku izvedbu kroz svoj jedinstveni nazubljeni dizajn, više brtvenih linija i svestranost materijala. Od visokotemperaturnih peći do kriogenih LNG vodova, od visokotlačne pare do agresivnih kemikalija, nazubljena brtva pruža pouzdanost i sigurnost koju moderna industrija zahtijeva. U Ningbo Kaxite Sealing Materials Co., Ltd., naša tvornica je izgradila reputaciju za isporuku visokokvalitetnih nazubljenih brtvila s preciznom proizvodnjom, rigoroznom kontrolom kvalitete i dubokom tehničkom ekspertizom. Nudimo širok raspon standardnih i prilagođenih veličina, kao i dodatne značajke za pojednostavljenje instalacije i poboljšanje performansi.
