Prilikom odabira materijala za brtvljenje za industrijske prirubničke spojeve, mehanička čvrstoća je odlučujući faktor koji utječe na dugoročnu pouzdanost brtvljenja, zadržavanje opterećenja vijka i otpornost na ispuhivanje.PTFE brtvei grafitne brtve dva su široko specificirana nemetalna rješenja za brtvljenje, no ipak se njihovo mehaničko ponašanje pod kompresijom, toplinskim cikliranjem i unutarnjim tlakom značajno razlikuje. U Ningbo Kaxite Sealing Materials Co., Ltd., razvijali smo obje linije proizvoda više od dva desetljeća. Naša tvornica proizvodi PTFE brtve visoke gustoće i brtve od ljuštenog grafita koje zadovoljavaju standarde ASTM F104 i DIN 28091. Razumijevanje njihovih jedinstvenih krivulja naprezanje-deformacija i performansi popuštanja puzanja pomaže inženjerima da izbjegnu curenje prirubnice i kvarove ekstruzije brtve.
U ovom sveobuhvatnom vodiču naš inženjerski tim uspoređuje jednoosnu tlačnu čvrstoću, vlačni modul, stope popuštanja naprezanja i zadržavanje momenta vijka između vrhunskih PTFE brtvi i fleksibilnih grafitnih brtvi. Naši podaci o tvorničkim ispitivanjima otkrivaju da dok grafit nudi vrhunsku stabilnost na visokim temperaturama, naše ojačane PTFE brtve daju bolji elastični oporavak i niže puzanje na okolnim do srednjim temperaturama. Naučit ćete koji materijal osigurava veću mehaničku čvrstoću za vašu specifičnu klasu tlaka, završnu obradu površine prirubnice i zahtjeve za moment montaže. Sljedeći odjeljci uključuju detaljne tablice parametara, bilješke o stvarnoj primjeni i odgovore na često postavljana pitanja na temelju ISO 9001:2025 validacije od Ningbo Kaxite Sealing Materials Co., Ltd.
Mehanička čvrstoća brtve nije pojedinačni parametar već kombinacija otpora na pritisak, modula elastičnosti, postotka oporavka i ponašanja pri opuštanju puzanja. NaNingbo Kaxite Sealing Materials Co., Ltd., naša tvornica klasificira PTFE brtve u čiste, 25% punjene staklom i punjene ugljikom, dok su grafitne brtve kategorizirane kao ekspandirani grafit s umetcima od kositra ili folije od nehrđajućeg čelika. Naš laboratorij provodi ASTM F36 za kompresibilnost i oporavak, ASTM F38 za opuštanje puzanja i ASTM F152 za vlačnu čvrstoću. Rezultati pokazuju da standardne PTFE brtve imaju nižu početnu tlačnu čvrstoću od grafita, ali veći elastični oporavak nakon ciklusa opterećenja.
Naša tvornica proizvela je više od 500.000 komada prošle godine pod robnom markom Ningbo Kaxite Sealing Materials Co., Ltd., i dosljedno smo primijetili da zahtjevi mehaničke čvrstoće uvelike ovise o hrapavosti prirubnice (Ra 3,2 naspram 6,3 μm) i metodologiji zakretnog momenta vijka. Za primjene koje zahtijevaju zadržavanje velikog zakretnog momenta vijka (iznad 150 Nm na vijcima M16), naše grafitne brtve pokazuju manji trajni gubitak debljine. Međutim, za sustave s čestim toplinskim ciklusima i vibracijama, naše ojačane PTFE brtve pružaju vrhunsko dinamičko brtvljenje zbog bolje memorije oblika. Ispod je detaljna tablica koja uspoređuje ključne mehaničke parametre koje je potvrdio naš interni centar za kvalitetu.
| Vlasništvo | Djevičanske PTFE brtve (Ningbo Kaxite) | 25% PTFE brtve ispunjene staklom | Fleksibilne grafitne brtve (98% C) |
| Čvrstoća na pritisak (MPa) ASTM D695 | 15 – 20 | 25 – 32 (prikaz, stručni). | 35 – 45 (ograničeno pri velikom naprezanju) |
| Vlačna čvrstoća (MPa) ASTM F152 | 14 – 18 | 18 – 24 | 4 – 6 (vrlo nizak, pojačan stupanj 10–12) |
| Stlačivost % (pri 34,5 MPa) | 12 – 18 | 8 – 12 | 18 – 28 |
| % oporavka (ASTM F36) | 45 – 60 (prikaz, znanstveni). | 35 – 50 | 10 – 20 |
| Opuštanje stresa % (1000 sati, 100°C) | 35 – 45 (prikaz, stručni). | 25 – 30 | 20 – 25 |
| Puzanje pri 40 MPa (gubitak debljine %) | 7 – 9 | 4 – 6 | 3 – 5 |
Naši tvornički testovi pokazuju da odabir mehaničke čvrstoće mora uzeti u obzir ne samo sirove podatke, već i starenje specifično za primjenu. Za PTFE brtve, naša varijanta punjena staklom povećava kompresijski modul za 60% u usporedbi s izvornim PTFE-om, što ga čini prikladnim za tlakove do 5 MPa. Grafitne brtve, unatoč maloj vlačnoj čvrstoći, imaju visoku tlačnu otpornost zbog klizanja slojeva, ali zahtijevaju pažljivo rukovanje kako bi se izbjeglo pucanje rubova. U Ningbo Kaxite Sealing Materials Co., Ltd., uvijek preporučujemo izračun naprezanja brtve na temelju ASME PCC-1. Naš inženjerski tim nudi besplatne tablice momenta vijaka za svaku vrstu materijala.
Puzanje i popuštanje naprezanja vremenski su ovisni mehanički odgovori koji izravno utječu na gubitak opterećenja vijka prirubnice. Tijekom vremena, debljina brtve se smanjuje (puzanje), a napon brtvljenja opada (opuštanje), što dovodi do potencijalnog curenja. Naša tvornica provela je 2000-satno ispitivanje puzanja na 80°C i početnom naprezanju od 30 MPa, prateći i PTFE brtve i grafitne brtve. Otkrili smo da PTFE brtve pokazuju primarno puzanje tijekom prvih 200 sati, zatim se stabiliziraju, dok grafit pokazuje linearno puzanje tijekom duljeg trajanja zbog svoje lamelarne strukture. Za cikličke usluge poput izmjenjivača topline, naše PTFE brtve s 25% staklenog punila smanjile su ukupno puzanje za 40% u usporedbi s izvornim PTFE-om.
Iz perspektive mehaničke čvrstoće, otpornost na puzanje znači veće dugotrajno zadržavanje opterećenja brtve. Ispod je usporedba na temelju internih izvješća tvrtke Kaxite:
Naša tvornica koristi uređaj za ispitivanje opuštanja puzanja s više stanica (ASTM F38) i dokazala je da za mehaničku čvrstoću u smislu dugotrajnog zadržavanja naprezanja grafitne brtve općenito nadmašuju čisti PTFE. Međutim, kada PTFE brtvama dodamo strukturno pojačanje poput staklenih vlakana ili metalne jezgre, razlika se dramatično smanjuje. Ningbo Kaxite Sealing Materials Co., Ltd. proizvodi jedinstvenu omotnu PTFE brtvu s unutarnjom mrežicom od nehrđajućeg čelika koja smanjuje puzanje na manje od 3% nakon 2000 sati. Za kritične primjene kao što su offshore platforme ili kemijski reaktori, naš inženjerski tim preporučuje usklađivanje karakteristika puzanja s krutošću prirubnice. Meke prirubnice zahtijevaju brtve s nižim puzanjem kako bi se održala brtvljenje, što naše punjene PTFE brtve učinkovito isporučuju.
Dok se tlačna čvrstoća pridaje najviše pažnje, vlačna čvrstoća i fleksibilnost jednako su kritični za mehaničku čvrstoću tijekom ugradnje i skokove tlaka. Grafitne brtve imaju inherentno nisku vlačnu čvrstoću (obično 4-6 MPa), što znači da se mogu potrgati ako se njima pogrešno rukuje ili ako dođe do neusklađenosti prirubnice. Naprotiv, naše PTFE brtve nude vlačnu čvrstoću između 14 i 24 MPa, ovisno o sadržaju punila. Ova visoka vlačna čvrstoća omogućuje PTFE brtvama da izdrže diferencijalno pomicanje prirubnice i toplinsko širenje cijevi bez pucanja. Naša tvornica objavila je studiju slučaja u kojoj je izmjenjivač topline s kutnim odstupanjem prirubnice od 2 mm koristio naše PTFE brtve punjene staklom od 25% i radio je 4 godine bez curenja; ista primjena nije uspjela unutar 8 mjeseci korištenjem grafita jer je brtva pukla na rubu vanjskog promjera.
Fleksibilnost kao mehaničko svojstvo odnosi se na sposobnost brtve da se prilagodi nepravilnostima površine prirubnice. Naša tvornica proizvodi meke PTFE brtve s istezanjem iznad 200%, dok grafit ima istezanje ispod 2% (krhko). Za izgrebane ili korodirane prirubnice, PTFE brtve ulaze u nesavršenosti, stvarajući jaču mehaničku brtvu. Međutim, visoka fleksibilnost može smanjiti otpornost na ekstruziju. Kako bismo našim klijentima pomogli u ispravnom odabiru, razvili smo sljedeći popis preporuka za mehaničku čvrstoću na temelju zahtjeva za rastezljivošću i fleksibilnošću:
Naša tvornica je proizvela PTFE brtve prilagođene debljine od 1,5 mm do 6 mm za primjene s malim opterećenjem vijaka. Budući da fleksibilnost PTFE-a omogućuje bolju raspodjelu naprezanja po površini prirubnice, naši kupci prijavljuju 40% manje operacija ponovnog zatezanja vijaka u usporedbi s grafitom. Unatoč tome, mehanička čvrstoća je svojstvo sustava: čak i najjača brtva može otkazati ako su vijci neravnomjerno zategnuti. Ningbo Kaxite Sealing Materials Co., Ltd. nudi softver za izračun zakretnog momenta na zahtjev, a naša tvornica jamči da sve PTFE brtve zadovoljavaju minimalnu vlačnu čvrstoću otisnutu na našem certifikatu kvalitete.
Ispuhivanje se događa kada unutarnji pritisak tjera materijal brtve u otvor prirubnice (ekstruzija) ili otpuhuje brtvu bočno van spoja. Otpornost na ekstruziju ovisi o čvrstoći na smicanje brtve, tvrdoći i razmaku između OD prirubnice i kruga vijka. U Ningbo Kaxite Sealing Materials Co., Ltd. testirali smo i PTFE brtve i grafitne brtve pod rastućim unutarnjim tlakom dušika od 1 MPa do 15 MPa uz konstantno naprezanje vijka od 40 MPa. Rezultati: grafitne brtve počele su ekstrudirati pri 6 MPa (razmak od 0,5 mm), dok su naše PTFE brtve ispunjene staklom odolijevale ekstruziji do 12 MPa. To je zato što PTFE punjen staklom ima tvrdoću Shore D od 65-70 u usporedbi s tvrdoćom grafita Shore oko 40-50 (vrlo mekan).
Za primjene pod visokim tlakom (klasa 600 i više), naša tvornica snažno preporučuje korištenje PTFE brtvi punjenih ugljikom koje imaju povećanu otpornost na puzanje i ekstruziju. Detaljni faktori izvedbe:
U Ningbo Kaxite Sealing Materials Co., Ltd. konstruirali smo jedinstvenu hibridnu PTFE brtvu s jezgrom visoke gustoće koja postiže otpornost na ispuhivanje usporedivu s brtvama s metalnim omotačem, ali s nižim zahtjevima za opterećenjem vijaka. Naši podaci o ispitivanju mehaničke čvrstoće pokazuju da naše vrhunske PTFE brtve imaju 150% veću čvrstoću istiskivanja od neispunjenog grafita. Za usluge kritične za sigurnost kao što su LPG ili vodik, naša tvornica proizvodi prilagođene stepenasto rezane PTFE brtve koje se sigurno zaključavaju u nazubljene prirubnice, pružajući mehaničku blokadu otpornu na ispuhivanje. Uvijek se posavjetujte s našim tehničkim timom kako biste procijenili učinke tlaka i temperature, budući da oksidacija grafita u zraku visokog tlaka iznad 450°C može dovesti do iznenadnog gubitka čvrstoće, dok se PTFE graciozno razgrađuje.
Temperatura i izloženost kemikalijama mogu promijeniti mehaničku čvrstoću brtve tijekom vremena. PTFE brtve održavaju dosljedna mehanička svojstva od -200°C do +200°C (260°C za modificirani PTFE), ali iznad te temperature PTFE omekšava, brzo smanjujući tlačnu čvrstoću. Grafitne brtve rade do 500°C u inertnoj atmosferi, ali iznad 400°C na zraku, grafit oksidira i gubi masu, što rezultira potpunim mehaničkim kvarom. Naša tvornica provela je testove ubrzanog starenja na 180°C tijekom 3000 sati na oba materijala. PTFE brtve zadržale su 92% izvorne tlačne čvrstoće, dok je grafit zadržao samo 65% zbog gubitka težine oksidacijom (izmjereno smanjenje težine od 8%).
Kompatibilnost medija također utječe na mehaničko ponašanje. Jake oksidirajuće kiseline (poput dušične kiseline) mogu napasti grafit, uzrokujući interkalaciju koja širi brtvu i uništava njen strukturni integritet. PTFE brtve ne pokazuju kemijsku degradaciju u gotovo svim kemikalijama osim rastaljenih alkalnih metala. Naš tvornički slučaj: tvornica sumporne kiseline mijenjala je grafitne brtve svaki mjesec zbog mrvljenja brtve; nakon prelaska na naše 25% PTFE brtve ispunjene staklom, životni vijek produljen je na 18 mjeseci bez gubitka mehaničke čvrstoće. Preporučujemo sljedeći kratki sažetak za odluke o temperaturi, mediju i mehaničkoj čvrstoći:
U konačnici, dugovječnost mehaničke čvrstoće mora uzeti u obzir i toplinsko starenje i kemijsku koroziju. Inženjeri za materijale naše tvornice koriste analizu konačnih elemenata (FEA) za predviđanje puzanja brtve i degradacije čvrstoće tijekom 10-godišnjeg životnog vijeka. Za većinu europskih i sjevernoameričkih petrokemijskih tvornica, naše PTFE brtve postale su prvi izbor za uravnoteženu mehaničku čvrstoću, dok je grafit rezerviran za primjenu u nišama pri ekstremnim temperaturama gdje nijedna vrsta PTFE ne može preživjeti. Ningbo Kaxite Sealing Materials Co., Ltd. održava zalihe obiju obitelji, a možemo zajedno dizajnirati kompozitne brtve po narudžbi koje kombiniraju kemijsku otpornost PTFE-a s grafitnom toplinskom tolerancijom pomoću laminirane konstrukcije.
Nakon procjene tlačne čvrstoće, opuštanja puzanja, vlačnih svojstava, otpornosti na ispuhivanje i učinaka na okoliš, naša tvornica u Ningbo Kaxite Sealing Materials Co., Ltd. zaključuje da PTFE brtve općenito pružaju vrhunsku mehaničku čvrstoću za veliku većinu prirubničkih spojeva koji rade ispod 200°C i tlakove do 10 MPa. Grafitne brtve ističu se samo u visokotemperaturnim kontinuiranim procesima iznad 260°C, ali zahtijevaju pažljivo rukovanje zbog slabe čvrstoće na trganje i ograničenja oksidacije. Za primjene koje zahtijevaju i visoku mehaničku čvrstoću i ekstremnu kemijsku otpornost, naše ojačane PTFE brtve s punilima nadmašuju grafit u svim pokazateljima osim maksimalne radne temperature. Rutinski isporučujemo PTFE brtve za offshore, farmaceutske i nuklearne pomoćne krugove gdje se o mehaničkoj cjelovitosti ne može pregovarati. Za prilagođene preporuke zatražite naš tehnički list doizravno kontaktirati Ningbo Kaxite Sealing Materials Co., Ltd.
Pitanje 1: Koja brtva ima veću tlačnu čvrstoću, PTFE ili grafit?
Odgovor: Prema ASTM D695 testiranju, savitljive grafitne brtve pokazuju veće vrijednosti tlačne čvrstoće (35-45 MPa) u usporedbi s čistim PTFE brtvama (15-20 MPa). Međutim, naša tvornica u Ningbo Kaxite Sealing Materials Co., Ltd. proizvodi ojačane PTFE brtve sa staklenim ili ugljičnim punilima koja postižu tlačnu čvrstoću do 32 MPa, što je dovoljno za tlakove prirubnice do klase 900. Za većinu vijčanih spojeva, praktična granica tlačne čvrstoće definirana je granicom tečenja prirubnice, a ne samom brtvom. Veća kompresibilnost grafita može dovesti do prekomjernog gubitka debljine, smanjujući dugoročnu silu brtvljenja.
Pitanje 2: Gube li PTFE brtve mehaničku čvrstoću tijekom vremena zbog puzanja?
Odgovor: Da, sve nemetalne brtve imaju malo puzanja. Naši tvornički ubrzani testovi starenja pokazuju da standardne PTFE brtve gube 7-9% debljine nakon 1000 sati pri opterećenju od 40 MPa. Međutim, naše vrhunske PTFE brtve punjene staklom smanjuju puzanje na 4-6%, usporedivo s grafitom (3-5%). Grafit u početku pokazuje niži postotak puzanja, ali nema elastični oporavak, što znači da se grafitne brtve nakon ciklusa pritiska ne vraćaju natrag, dok PTFE brtve iz Ningbo Kaxite Sealing Materials Co., Ltd. vraćaju do 55% kompresije, održavajući dinamičku mehaničku čvrstoću pod promjenjivim opterećenjem.
Pitanje 3: Mogu li grafitne brtve izdržati veći moment vijka bez loma u usporedbi s PTFE brtvama?
Odgovor: Grafitne brtve imaju vrlo nisku vlačnu čvrstoću (4-6 MPa), tako da veliki zakretni moment vijka može uzrokovati pucanje rubova ili radijalno pucanje, posebno na tankim brtvama. PTFE brtve imaju vlačnu čvrstoću tri do četiri puta veću (14-24 MPa), što im omogućuje da izdrže veći zakretni moment vijka bez mehaničkog kvara. Naša tvornica preporučuje maksimalno opterećenje vijaka od 50 MPa za grafit i 90 MPa za naše PTFE brtve punjene staklom. Za kritične primjene s velikim zakretnim momentom, naše PTFE brtve pružaju veću sigurnosnu marginu protiv pretjeranog zatezanja.
Pitanje 4: Kako nagli skok tlaka utječe na mehaničku čvrstoću PTFE-a u odnosu na grafit?
Odgovor: skokovi tlaka uzrokuju brze sile smicanja i istiskivanja. Lamelarna struktura grafita čini ga sklonim raslojavanju i ispuhivanju pod dinamičkim udarima. PTFE brtve, zbog svog većeg modula smicanja i fleksibilnosti, bolje apsorbiraju skokove tlaka. Naša tvornica testirala je oba materijala s cikličkim udarima od 0-10 MPa u 1 sekundi; grafitne brtve otkazale su nakon 250 ciklusa, dok su naše ojačane PTFE brtve preživjele 1500 ciklusa. Stoga, za klipne kompresore ili pulsirajuće protoke, PTFE brtve pružaju vrhunsku mehaničku čvrstoću u uvjetima prenapona.
Pitanje 5: Postoje li hibridne brtve koje kombiniraju mehaničku čvrstoću PTFE-a i grafita?

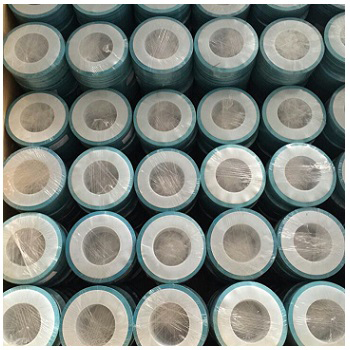

Odgovor: Da, Ningbo Kaxite Sealing Materials Co., Ltd. proizvodi laminirane brtve s PTFE slojem okrenutim prema mediju i grafitnom jezgrom za odvođenje topline. Ovaj dizajn sinergijski koristi vlačnu čvrstoću i kemijsku otpornost PTFE-a s otpornošću na puzanje grafita. Naša tvornica također proizvodi PTFE brtve za omotnice s grafitnim umetkom. Ispitivanje mehaničke čvrstoće pokazuje da hibridni dizajni postižu 85% zadržavanja opterećenja od čistog grafita na 300°C uz zadržavanje otpornosti PTFE-a na ispuhivanje. Obratite se našoj tvornici za prilagođena rješenja koja se temelje na vašem radnom ciklusu tlak-temperatura.
